1、設備的技術要求

    （1）儀器設備

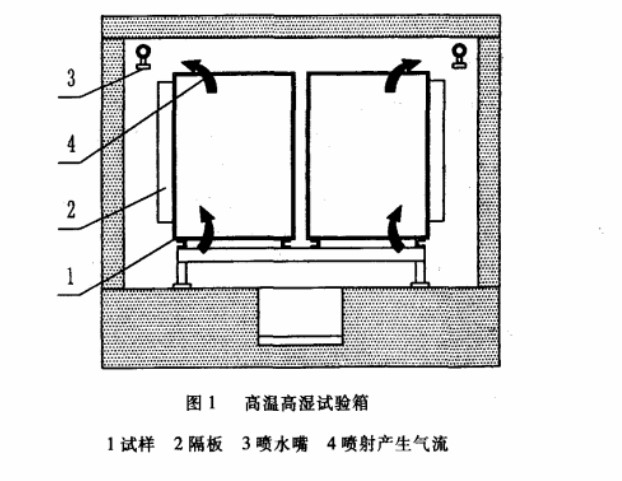

    高溫高濕試驗箱（見圖1）由加熱、噴水裝置構成。

    （2）試驗條件
    試樣為10塊（8塊試驗、2塊備用）與制品在同一工藝下制作的尺寸為510mmx360mm的中空玻璃，放置在相對濕度大于95%的高溫高濕試驗箱內，在箱壁和隔板之間連續噴水，使溫度在（25℃±3℃）~（-55℃±3℃）之間有規律變動。
    （3）試驗步驟
    ①試驗進行224次循環，每個循環分為兩個階段:
    加熱階段：時間為140min±1min，在90min±1min內將箱內溫度升高到55℃±3℃，其余時間保溫。

    冷卻階段:時間為40min±1min，在30min±1min內將箱內溫度降低到25℃±3℃，其余時間保溫。

    ②試驗初50個循環里多允許有2塊試樣破裂，可以更換后繼續試驗。更換后的試樣再進行224次循環試驗。;

    2、設備的結構分析

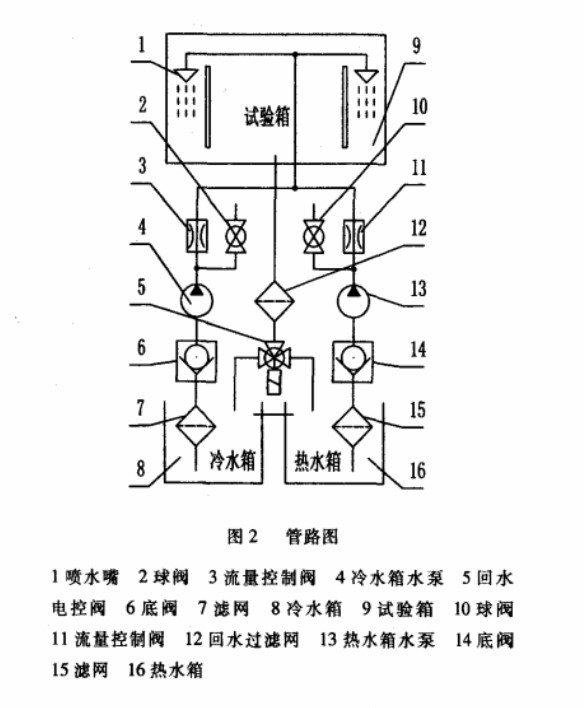

    新設備結構見圖2，冷水箱內裝有冷水箱加熱器、制冷系統蒸發器、溫度變送器等。進入循環后，冷水箱水溫控制溫度設置在25℃左右。熱水箱內裝有熱水箱加熱器、溫度變送器等。進入循環后，熱水箱水溫控制溫度設置在，55℃左右。裝有冷水箱供水閥、熱水箱供水閥的供水管道可向冷水箱及熱水箱加人自來水。循環的加熱階段，在熱水箱水泵作用下（此時冷水箱水泵不工作），熱水箱的水經過底閥、流量控制閥被輸送到試驗箱內噴水嘴處，噴灑到試驗箱兩側，從而使試驗箱內溫度及相對濕度達到加熱階段規定的數值。噴灑在試驗箱的水經回水過濾網、回水電控閥流回到熱水箱。循環的冷卻階段，在冷水箱水泵作用下（此時熱水箱水泵不工作），冷水箱的水經過底閥、流量控制閥被輸送到試驗箱內噴水嘴處，噴灑到試驗箱兩側，從而使試驗箱內溫度及相對濕度達到冷卻階段時規定的數值，噴灑在試驗箱的水經回水過濾網、回水電控閥流回到冷水箱。在控制的控制下，上述過程循環到224次，達到標準有關《中空玻璃》高溫高濕耐久性試驗要求。

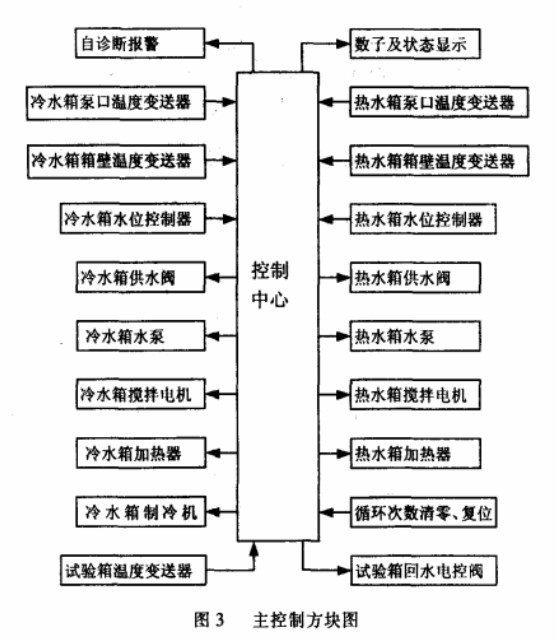

    整機主控制方塊圖見圖3。

    控制可對圖3中的5個溫度變送器、2個水位控制器輸送到的信號進行分析，并在不同的階段，發出相應的信號，使得相應執行器件如圖3中的攪拌電機、加熱器、制冷機、水泵、供水閥、回水電控閥處于某種工作狀態或停止，確保設備按設定的要求正常工作。
    控制可將設備運行的循環次數、正在進行的循環狀態、實時的試驗箱溫度顯示在主控制箱面板上。主控制箱面板.上設有循環次數清零、復位按健，供試驗初50個循環里試樣破裂，更換后繼續224次試驗使用。
    控制可根據圖3中的5個溫度變送器及2個水位控制器輸送到的信號，診斷出攪拌電機、加熱器、水泵、冷水箱及熱水箱溫度變送器、制冷機、供水閥、回水電控閥工作是否正常，診斷出冷水箱及熱水箱水位是否正常，診斷出各階段冷水箱、熱水箱、試驗箱溫度是否正常，如果不正常，停止運行，并在主控制箱上發出相應的自診斷報警信號。

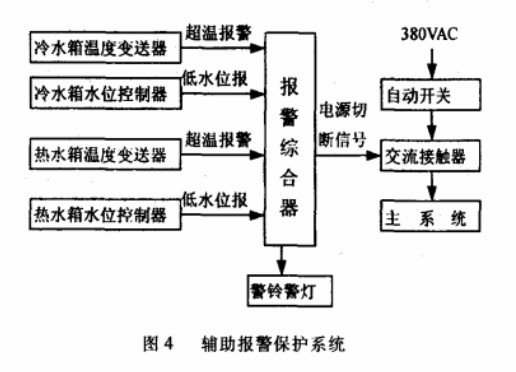

    考慮到萬一自診斷報警及保護失靈，在主控制系統出現異常狀態時，有可能造成設備的損壞等一些不良后果。為此，設計了一套簡單獨立輔助報警保護系統。通過對冷水箱及熱水箱水位和溫度的獨立監視，發現異常狀態時，報警且切斷系統的主電源，實現對系統的保護。輔助報警保護系統工作原理框圖見圖4。
