1、規(guī)范

    本標(biāo)準(zhǔn)規(guī)定了色漆、清漆或相關(guān)產(chǎn)品的涂層抗高溫、高濕環(huán)境能力的試驗(yàn)方法。
    本標(biāo)準(zhǔn)適用于漆膜耐濕熱性能的測(cè)定。

    2、規(guī)范性引用文件

    下列文件中的條款通過本標(biāo)準(zhǔn)的引用而構(gòu)成本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內(nèi)容)或修訂版均不適用于本標(biāo)準(zhǔn),然而,鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的新版本。凡是不注日期的引用文件,其新版本適用于本標(biāo)準(zhǔn)。
    GB/T 1765測(cè)定 耐濕熱、耐鹽霧、耐候性(人工加速老化)的漆膜制備法
    GB/T 1766色漆和清漆涂層 老化的評(píng)級(jí)方法(GB/T 1766-1995. neq ISO 4628; 1980)GB/T 3186- -2006色漆、清漆和色漆與清漆用原材料取樣(ISO 15528 : 2000,IDT)
    GB/T 6682分析實(shí) 驗(yàn)室用水規(guī)格和試驗(yàn)方法(GB/T 6682- -1992 ,neq ISO 3696 : 1987)
    GB/T 9271色漆 和清漆標(biāo)準(zhǔn) 試板(GB/T 9271- 1988,eqv ISO 1514:1984)
    GB/T 13452.2色漆和清漆漆膜厚度的測(cè)定(GB/T 13452. 2 -1992, eqv ISO 2808:1974)

    3、術(shù)語(yǔ)和定義

    本標(biāo)準(zhǔn)采用下列術(shù)語(yǔ)和定義:
    3.1
    耐濕熱性resistance to heat and humidity
    漆膜對(duì)高溫高濕環(huán)境作用的抵抗能力。

    4、試劑

    符合GB/T 6682規(guī)定的純度，至少為3級(jí)水。

    5、儀器設(shè)備

    設(shè)備符合試驗(yàn)條件的恒溫恒濕試驗(yàn)箱。

    6、取樣

    按GB/T 3186- -2006的規(guī)定,取受試產(chǎn)品(或復(fù)合涂層體系中的每個(gè)產(chǎn)品)的代表性樣品。

    7、試驗(yàn)樣板

    7.1材料和尺寸
    除非另有規(guī)定,選用符合GB/T 9271要求的底材,尺寸約為150 mmX70 mmX1 mm。
    7.2試板的處理和涂裝
    除非另有規(guī)定,按GB/T 9271的規(guī)定處理每一塊底材。
    除另有規(guī)定或商定,按照GB/T1765的要求涂覆受試產(chǎn)品或體系。
    除非另有規(guī)定試板可用待試產(chǎn)品或體系進(jìn)行封邊,封背。

    如果試板的背面和邊緣上的涂層與被試產(chǎn)品不同，則應(yīng)比被試產(chǎn)品有更好的抗高溫高濕性能。

    7.3干懆和狀態(tài)調(diào)節(jié)

    將每一塊已涂裝的試板在規(guī)定的條件下干燥(或烘烤)并放置規(guī)定的時(shí)間。除非另有規(guī)定,試驗(yàn)前試板應(yīng)在溫度為(23±2)℃和相對(duì)濕度為(50±5)%的條件下至少調(diào)節(jié)16 h。
    7.4涂層厚度
    按GB/T 13452. 2規(guī)定的非破壞性方法之一,測(cè)定樣板干涂層的厚度,以微米計(jì)。

    8、試驗(yàn)步驟

    8.1 試板垂直懸掛于擱板上,試板的正面不允許相互接觸。將擱板放人預(yù)先調(diào)到溫度為(47±1)℃、相對(duì)濕度為(96±2)%的恒溫恒濕試驗(yàn)箱中,也可采用其他商定的溫度和濕度。當(dāng)溫度和濕度達(dá)到設(shè)定值時(shí)，開始計(jì)算試驗(yàn)時(shí)間。試驗(yàn)過程中試板表面不應(yīng)出現(xiàn)凝露。
    8.2 連續(xù)試驗(yàn)48 b檢查一次。兩次檢查后,每隔72 h檢查一次。每次檢查后,試板應(yīng)變換位置。
    8.3試板檢查時(shí)必須避免指印,在光線充足或燈光直接照射下與標(biāo)準(zhǔn)板比較,結(jié)果以3塊試板中級(jí)別-致的兩塊為準(zhǔn)。
    8.4試板四周邊緣、板孔周圍5mm以內(nèi)及外來因素引起的破壞現(xiàn)象不作考查。
    8.5試驗(yàn)時(shí)間
    試驗(yàn)進(jìn)行到:
    a)雙方約定的時(shí)間;
    b)雙方約定的停止指標(biāo)。

    9、結(jié)果的評(píng)定

    試驗(yàn)結(jié)果按GB/T 1766中相關(guān)規(guī)定進(jìn)行,可根據(jù)需要選擇以下兩種評(píng)定方法:
    9.1分別評(píng)定試板生銹、起泡.變色.開裂或其他破壞現(xiàn)象。

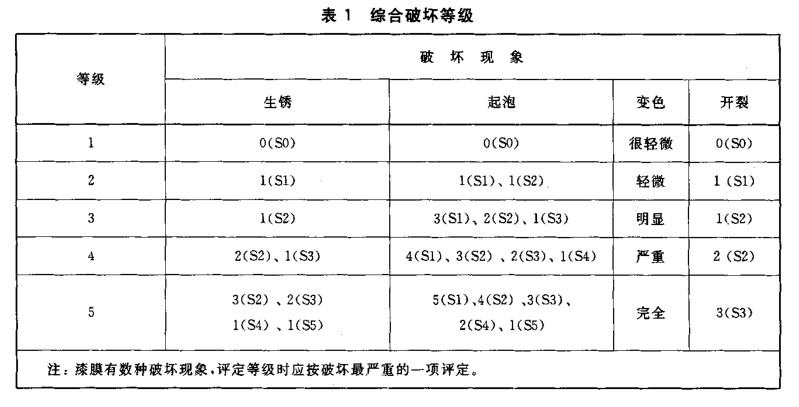

    9.2 按表1評(píng)定綜合破壞等級(jí)。

    10、試驗(yàn)報(bào)告

    試驗(yàn)報(bào)告至少包括下列內(nèi)容:
    a) 受試產(chǎn)品必要的全部細(xì)節(jié);
    b) 注明本標(biāo)準(zhǔn)編號(hào);
    c)試驗(yàn)的結(jié)果,如第9章指出的;
    d)所用調(diào)溫調(diào)濕箱的類型;
    e)設(shè)備是以連續(xù)方式還是非連續(xù)方式操作(非連續(xù)方式運(yùn)行時(shí)要說明頻率);f)試驗(yàn)的時(shí)間;
    g)與規(guī)定試驗(yàn)方法的任何不同之處;
    h)試驗(yàn)日期。
