1、范圍

    本標準規(guī)定了光學功能薄膜液晶顯示背光模組用薄膜高溫高濕老化性能的測定方法。
    本標準適用于液晶顯示背光模組用光學功能薄膜高溫高濕老化性能的測定。

    2、規(guī)范性引用文件

    下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其新版本(包括所有的修改單)適用于本文件。
    GB/T 2410透明塑料透光率和霧度的測定.
    GB/T 6739色漆和清漆鉛筆法測定漆膜硬度
    GB/T 9286色漆 和清漆漆膜的劃格試驗
    GB/T 25257光學功能薄膜 翹曲 度測定方法
    HG/T 4915白 色反射膜反射率的測定方法

    3、設備

    3.1恒溫恒濕老化試驗箱
    滿足溫度≥65℃，相對濕度≥95%，并且連續(xù)運轉500h以上。
    溫度精度:士0.5℃。
    濕度精度:士2.5%。

    4、試樣

    4.1所要測定的樣 品至少做3個平行試樣。
    4.2試樣應 表觀質量合格。
    4.3試樣尺≥210mmX297mm。.

    5、試驗環(huán)境

    試樣測試之前在溫度(23士2)℃，相對濕度(50士5)%標準環(huán)境狀態(tài)下放置2h。

    6、試驗步驟

    6.1 試樣裁切
    6.1.1增光膜和擴散膜試樣裁切
    將增光膜或擴散膜樣品按規(guī)定的尺寸裁切成規(guī)定大小的六組試樣A1組、A2組、A3組、A4組、A5組和A6組，每組三個平行試樣；其中A1組用于老化前附著力測試，A2組用于老化前硬度測試，A3組用于老化后附著力測試，A4組用于老化后硬度測試，A5組用于老化前后透光率、霧度測試.A6組用于老化前后翹曲度測試。
    6.1.2反射膜試樣裁切
    將反射膜樣品按規(guī)定的尺寸裁切成規(guī)定大小的2組試樣B1組、B2組，每組3個平行試樣:其中B1組用于老化前后翹曲度測試，B2組用于老化前后反射率測試。
    6.2老化前試樣平衡
    將按照6.1所得到的試樣A1組、A2組、A3組、A4組、A5組、A6組、B1組、B2組放置于平臺上，按第5章規(guī)定的條件處理。
    6.3老化前性能檢測
    6.3.1 試樣分組
    對按照6.2得到的試驗前試樣A1組、A2組、A5組和A6組分別測試附著力、硬度、透光率、霧度及翹曲度；B1組、B2組分別測試翹曲度和反射率。
    6.3.2附著力的測定
    按GB/T9286規(guī)定的方法測定。
    6.3.3硬度的測定
    按GB/T6739規(guī)定的方法測定。
    6.3.4透 光率/霧度的測定
    按GB/T2410規(guī)定的方法測定。
    6.3.5 翹曲度的測定
    按GB/T25257規(guī)定的方法測定。
    6.3.6反射率的測定
    按HG/T 4915規(guī)定的方法測定。
    6.4 試樣放入
    將按照6.2平衡后的試樣A3組、A4組，及按照6.3測試后的試樣A5組、A6組、B1組和B2組懸空掛于老化箱內，保持試樣與水平面垂直，并且試樣之間不可接觸。

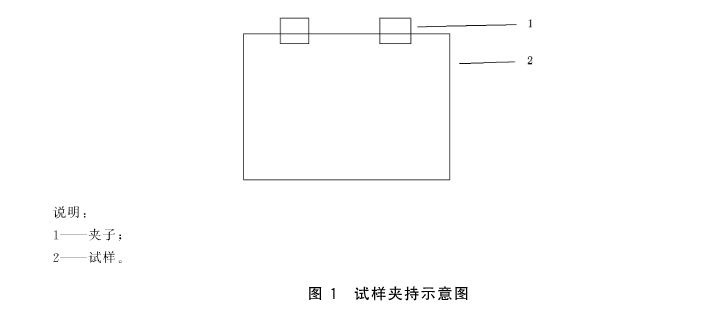

    試樣夾持如圖1所示:

    6.5老化試驗
    將 恒溫恒濕老化試驗箱設置為測試溫度65℃、測試相對濕度95%。達到設定溫度和濕度時放人試樣，對按照6.4所得到的試樣A3組、A4組、A5組、A6組、B1組和B2組進行500 h的老化試驗.試驗過程不準許中斷。
    6.6老化后試樣平衡
    試驗結束后將按照6.5所得到的試樣A3組、A4組、A5組、A6組、B1組和B2組放置于平臺上，按第5章規(guī)定的條件處理。
    6.7老化后性能檢測
    對按照6.6得到的試驗后試樣A3組、A4組、A5組和A6組，分別測試附著力、硬度、透光率、霧度及翹曲度；對試驗后試樣B1組、B2組分別測試翹曲度和反射率。

    另外，試樣附著力、硬度、透光率、霧度及反射率測試區(qū)域應在四周邊緣及夾持部位周圍5mm以外。

    7、結果表述

    以老化試驗前的試樣Al組、A2組、A5組、A6組、B1組和B2組的測試結果作對比.對經老化處理后的試樣A3組、A4組、A5組、A6組.BI組和B2組的各性能參數(shù)進行記錄、對比、計算和分析，進行結果判斷。

    8、試驗報告

    試驗報告應包括下列內容:
    a) 本標準編號；
    b)識別樣 品所需要的詳細說明.如試樣名稱、規(guī)格等；
    c)試驗條件；
    d) 測試數(shù)據(jù)和結果判定；
    e) 試驗人員和日期。
