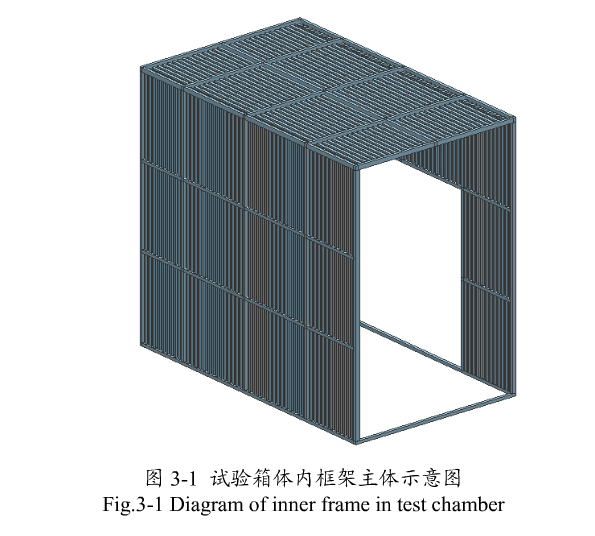

如圖3-1所示，試驗箱箱體內框架主體采用不銹鋼材質，保證在高、低溫交變環境下保持機械性能基本不衰減。內框架的主體承重結構由100mmx100mm的方型鋼組成，包括豎梁與橫梁，相互垂直交叉焊接固定形成立方網架結構。高低溫試驗箱箱體的密封面板嵌入立方網架結構的網格中，面板邊緣與立方網架通過焊接形式連接，形成密封面;密封面板采用波紋板形式，可為整體內框架提供一定的剛性,并具有耐受高低溫環境的功能。試驗箱體內框架的地面部分則采用平板，保證地面平順性。該種結構形式既能使試驗箱體內框架具有良好的剛性，又能保證內框架的輕質，降低試驗空間內的附加熱容。

    1、內框架主體面板的結構選擇

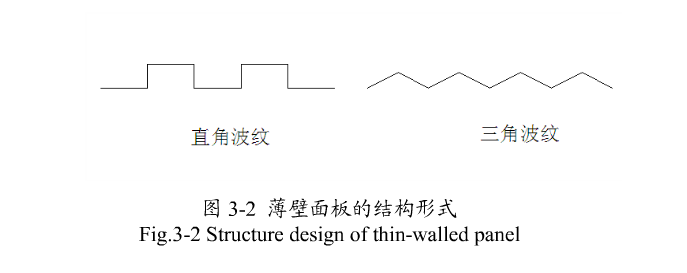

    在試驗系統的運行過程中，箱體內外的換熱熱流方向?yàn)楸”诿姘宓姆ㄏ蚍较?，且不銹鋼導熱系數較大，因此內框架主體可視為等溫體。薄壁面板的結構設計可有常用兩種可選結構形式:直角波紋，三角波紋，其截面形式如圖3-2所示。

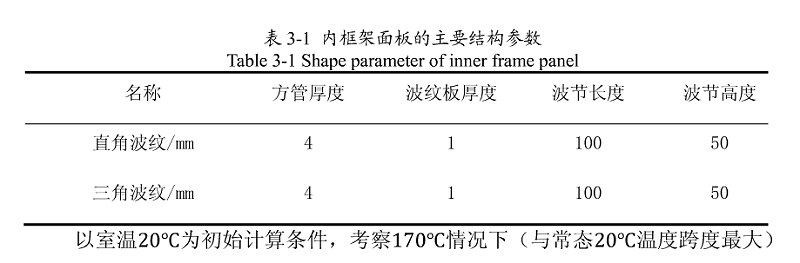

    當內框架的面板分別采用直角波紋、三角波紋的結構形式時，其主要結構參數見表3-1所示:

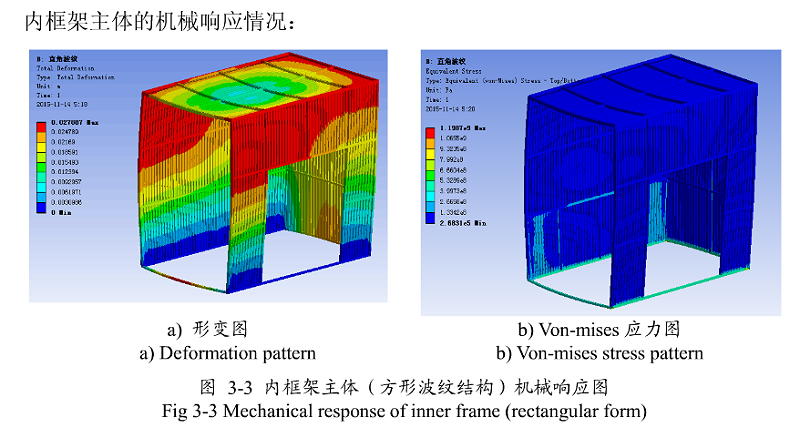

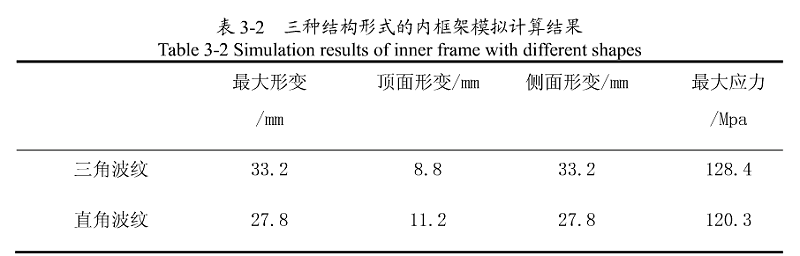

    如圖3-3所示，當試驗箱體承受170℃高溫環境與機械荷載的復合作用下，會發生相應形變，并產生應力。內框架的形變發生在箱體內框架的側面，約為28mm，由箱體內部的正壓使內框架側面向外彎曲引起。內框架頂部則為向箱體內彎曲的型態，形變約為12mm， 由溫度載荷與機械載荷共同引起。內框架主體的von-mises應力約為120MPa,符合不銹鋼材料的許用應力范圍。以下分析面板結構形式對箱體內框架主體的影響。在相同的面板厚度、結構參數以及荷載情況下，采取上述兩種面板結構形式的內框架的機械響應計算結果見表3-2所示:

    2、面板波紋結構的優化選擇

    由于采用三角波紋與直角波紋面板結構的內框架計算結果相近，我們有必要研究在整個試驗系統工作溫度范圍中內框架結構的機械響應情況。

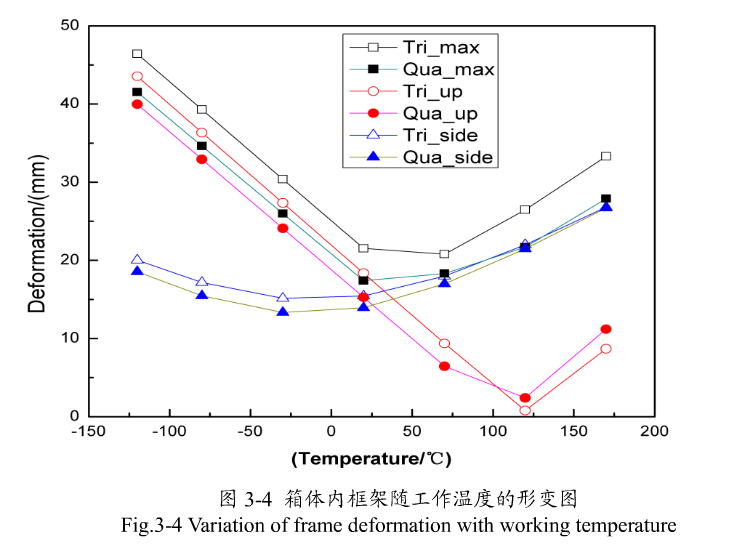

    如圖3-4所示，空心、實心的點分別代表三角形波紋、直角波紋對應的狀態;
