一、目的
各種電子設備都是有工作環境溫度的要求，所以我們要模擬環境高低極限溫度做滿載老化試驗，以保證電源能在環境溫度下正常工作。如電源板單獨做測試，就要監控它的紋波輸出電壓。如果整機測試，就要看它各各輸出端口的性能指標及是否能正常開關機。
二、測試設備

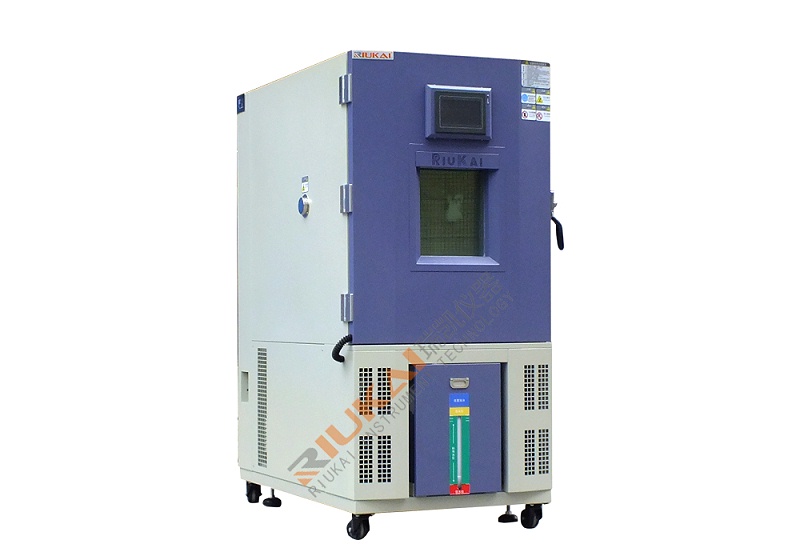

數字示波器、DC電子負載，高低溫試驗箱。
三、測試方法
1，如果單獨測試，首先設定DC電子負載，將負載設定為規格書中要求的負載。配整機測試就接上整機。
2，設定示波器，在示波器菜單中設交流偶合，20M帶寬；從量度器調出峰峰值電壓顯示。
3，把示波器的探頭接到電源的輸出端口，并在探頭上并聯一個 0.1UF瓷片電容和個10UF電解電容.
4，將電源電壓設置為電源要求電壓的點(90V)，一般來說90V時電源的效率，所以我們選擇90V。
5，將電源加負載一起放進高低溫試驗箱，設定溫度或是溫度，等溫度到達設定點半小時后將電源上電。
6，老化時間不低於24小時。
