為確保PCB電路板長時間使用的質量與可靠度，很多PCB電路板制造廠家都進行SIR (Surface Insulation Resistance)表面絕緣電阻的試驗，透過其試驗方式找出PCB是否會發生MIG(離子遷移)與CAF(玻纖紗陽極性漏電)現象，離子遷移與是在加濕狀態下(如：85℃/85%R.H.)，施加恒定偏壓(如：50V)，離子化金屬向相反電極間移動(陰極向陽極生長)，相對電極還原成原來的金屬并析出樹枝狀金屬的現象，常造成短路，離子遷移非常脆弱，在通電瞬間產生的電流會使離子遷移本身溶斷消失。

    試驗設備：

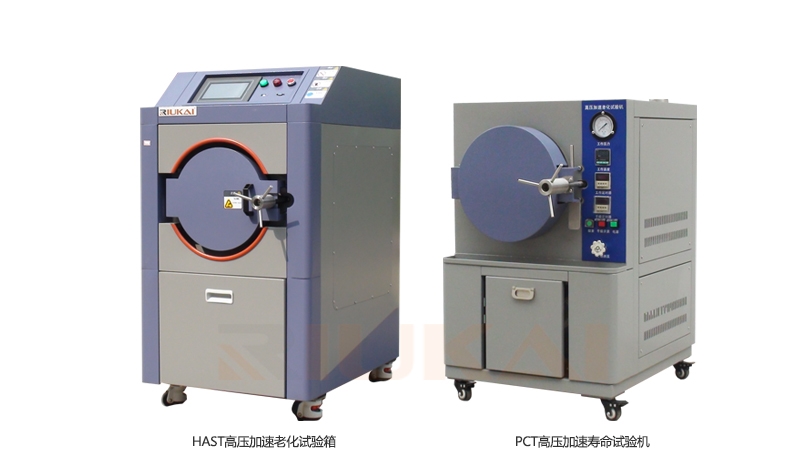

    HAST高壓加速壽命試驗機

    設備特點：

    1、低噪音設計，噪音值都控制在65dB 以下；

    2、曲線和數據保存，所有的試驗數據和曲線可通過USB按日期選擇拷貝保存，可記錄保存120天數據及曲線；

    3、緩降壓處理，可選排氣排水模式，防止試驗結束后樣件受到急劇壓力、溫度或水分蒸發的環境影響。

    MIG與CAF常用的規范：

    IPC-TM-650-2.6.14.、IPC-SF-G18、IPC-9691A、IPC-650-2.6.25、MIL-F-14256D、ISO 9455-17、JIS Z 3284、JIS Z 3197等。

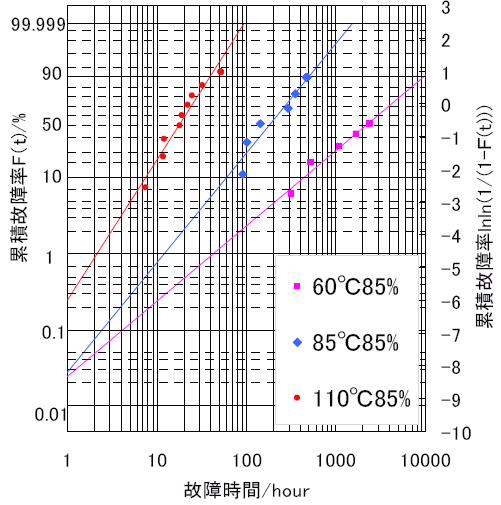

    試驗時間通常一次就是1000h、2000h，對于產品的周期性來說緩不應急，而HAST是一種試驗手法也是設備名稱，HAST高壓加速壽命試驗機是提高環境應力(溫度&濕度&壓力)，在不飽和濕度環境下(濕度：85%R.H.)加快試驗過程縮短試驗時間，用來評定PCB壓合&絕緣電阻，與相關材料的吸濕效果狀況，縮短高溫高濕的試驗時間(85℃/85％R.H./1000h→110℃/85％R.H./264h)，

    PCB的HAST試驗主要參考規范為：

    JESD22-A110-B、JPCA-ET-01、JPCA-ET-08。

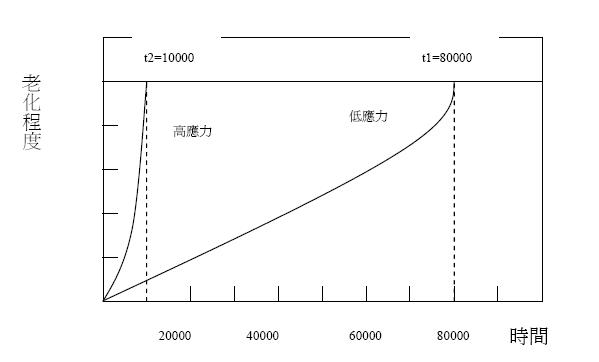

    應力與老化程度及加速時間示意圖

    HAST加速壽命模式：

    ★提高溫度(110℃、120℃、130℃)

    ★維持高濕(85%R.H.)

    ★施加壓力(110℃/85%/0.12MPa、120℃/85%/0.17MPa、130℃/85%/0.23MPa)

    ★外加偏壓(DC直流電)

    PCB的HAST測試條件：

    1、JPCA-ET-08：110、120、130 ℃/85%R.H. /5～100V

    2、高TG環氧多層板：120℃/85%R.H./100V，800小時

    3、低誘電率多層板：110℃/85% R.H./50V/300h

    4、多層PCB配線材料：120℃/85% R.H/100V/800 h

    5、低膨脹系數&低表面粗糙度無鹵素絕緣材料：130℃/ 85 % R.H/12V/240h

    6、感旋光性覆蓋膜：130℃/ 85 % R.H/6V/100h
    7、COF膜用熱硬化型板：120℃/ 85 % R.H/100V/100h
