1、范圍

    本試驗適用于所有固態樣品的評估、篩選、監測和/或鑒定。
    高溫貯存試驗通常用于確定貯存條件下時間和溫度對熱故障機制的影響，以及固態電子設備（包括非易失性存儲設備）的時間-故障分布（數據保留故障重建機制）。在試驗過程中，在不施加電氣條件的情況下，使用加速應力溫度，根據時間、溫度和包裝（如有），利用阿倫尼烏斯加速方程建立了熱失效機理模型。
    本試驗可能具有破壞性。

    2、參考標準

    JEP122 半導體器件的失效機理和模型。
    JESD22-A113 可靠性測試前非密封表面貼裝裝置的預處理
    JESD22-B101 外部目檢
    JESD47 集成電路應力測試驅動的鑒定
    JESD94 基于知識的測試方法進行特定應用的資格鑒定
    J-STD-020 IPC/JEDEC聯合標準，非密封固態表面貼裝設備的濕度/回流敏感性分類。

    3、試驗儀器

    3.1 高低溫試驗箱：本試驗所需的裝置應包括一個可在整個試驗樣品群中保持規定溫度的受控溫度試驗箱。
    3.2 電性測試設備：能夠?qū)Ρ粶y(cè)樣品進行適當測量的電氣設備，包括寫入和驗證非易失性存儲器所需的數據保持模式。

    4、程序

    4.1高溫貯存條件

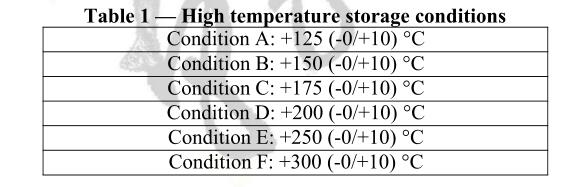

    試驗中的樣品應在表1中的某一溫度條件下進行連續貯存。

    注∶選擇加速試驗條件時應小心，因?yàn)槭褂玫募铀贉囟瓤赡艹^(guò)裝置和材料的能力，從而導致在正常使用條件下不會發生（（應力過大）的故障。
    至少應考慮以下項目∶
    1）存在金屬的熔點，尤其是焊料。金屬降解，包括冶金界面。
    2）包裝退化。例如∶任何聚合物材料的玻璃化轉變溫度和熱穩定性（在空氣中）。
    3）包裝的濕度等級（根據J-STD-020 ）
    4）硅器件的溫度限制。例如︰非易失性存儲器中的電荷損失。
    5）應選擇試驗條件（溫度、時間），以涵蓋相應失效機制的加速應力和樣品的預期壽命（運行時間）。
    JESD47和可靠性監測協議等資格文件應提供表1所述應力條件的應力持續時間。1000小時是條件B的典型持續時間。其他條件和持續時間可酌情使用。JESD47還建議一些包裝類型在應力前接受SMT回流模擬。
    或者，應用基于jesd94提供的使用期限的測試方法和對可靠性模型及失效機制的理解（jep122），可以為表1中的任何選定應力條件提供試驗持續時間。樣品可返回到室溫或任何其他規定的臨時電性測量溫度。

    4.2 測量

    除非另有規定，臨時和終電性測量應在樣品從規定試驗條件中移出后168小時內完成。除非另有規定，臨時測量是可選的。如果提供給定技術的驗證數據，則不需要滿足時間窗口。如果超過了終的讀取點時間窗口，則單位可能會在超出該窗口的相同時間內被重新加載。
    電性測量應包括采購文件中規定的參數測量和功能測量。對于非易失性存儲器，必須首先寫入數據指定的數據保留模式，然后在不重新寫入的情況下進行驗證。
    4.3失效標準
    如果超出參數限制，或在采購文件中規定的額定和壞情況下無法實現功能，則設備將被視為高溫貯儲故障。對于非易失性存儲器，應在存儲前后驗證規定的數據保留模式。裕度測試可用于檢測數據保留退化。
    機械損傷，如塑封破裂、碎裂或破裂（如JESD22-B101中所定義）將被視為故障，前提是此類損傷不是由固定裝置或搬運引起的，并且對特定應用中的塑封性能至關重要。
    外觀包裝缺陷、鉛表面處理退化或可焊性不被視為該應力的有效失效標準。

    5、總結

    采購文件中應規定以下細節︰
    電性測量、故障標準和規范
    樣本大小和失敗次數（如果未觀察到，則指定為零）
    表1規定的條件和應力持續時間
    臨時電性測量（如需要）
    非易失性存儲器數據保持模式（適用于適當?shù)脑O(shè)備）
