1、引言

    塑封是目前廣泛被使用的器件封裝形式，是一種非密封性封裝，其主要特點是重量輕、尺寸小、成本低，但散熱差、易吸潮。隨著塑封器件尤其是塑封微電路越來越廣泛的應用，塑封微電路在軍用領域的應用也逐步增多。對于塑封器件可靠性，應在滿足常規可靠性試驗要求的基礎上，針對塑封特點和一些可能的失效模式、失效機理，進行一些特殊的試驗。
    本文介紹了塑封器件可靠性與試驗方法，包括：
    ●濕度敏感度試驗
    ●溫度循環
    ●濕度偏置試驗HAST試驗
    ●高壓蒸煮試驗

    2、標準

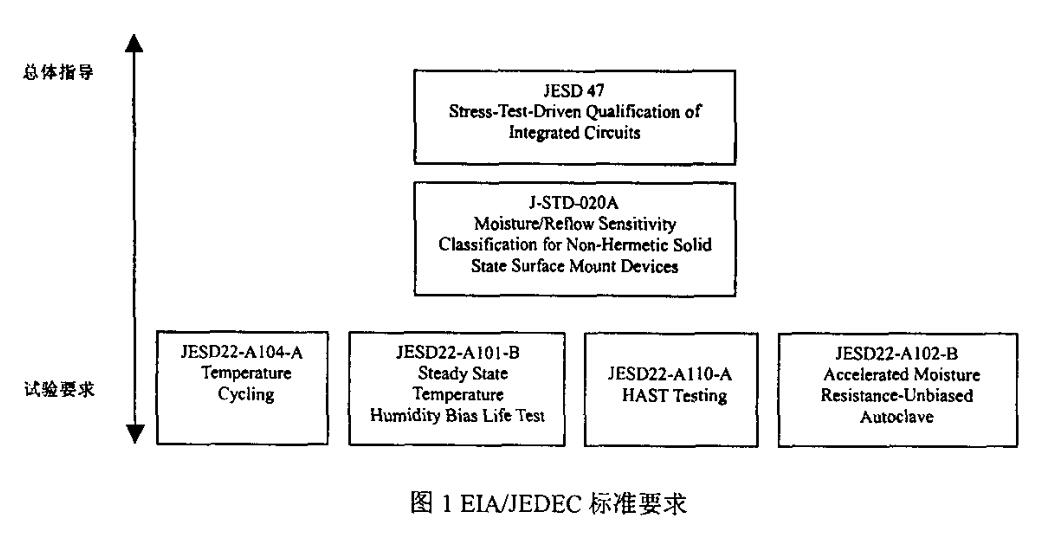

    美國EIA(Electronic industries Association)和JEDEC(Joint Electron Device EngineeringCouncil)針對塑封器件的可靠性及相關試驗要求制定了相應的標準，如圖1。對于所有的塑封器件均要滿足JESD47標準要求，JESD47包括一些一般試驗要求(如環境應力試驗、電應力試驗、非破壞性物理試驗和破壞性物理試驗等)、特殊試驗要求(ESD、Latch-up等)、磨損可靠性試驗要求(電遷移EM、與時間有關的擊穿TDDB、熱載流子注入HCI等)和可燃性試驗要求，根據器件封裝特點及可靠性要求可適當選擇試驗方法。尤其是對一種新技術、新工藝或新產品時。
    J-STD-020A濕度敏感度試驗對表貼器件濕度敏感度進行等級評定，其它兒個標準則具體針對溫循、穩態溫濕度壽命試驗、高加速應力試驗(HAST)、高壓蒸煮等試驗提供試驗方法。

    3．濕度敏感度等級評價

    濕度敏感度是塑封表面貼裝(SMDs)器件的一個重要指標。當塑封器件吸收了潮氣后，在回流焊高溫工藝中潮氣迅速被汽化體積膨脹，從而造成封裝分層、內部裂紋、鍵合損傷、引線斷、芯片位移、鈍化層裂紋等，甚至封裝內發出爆裂的聲響，就是常說的“爆米花”效應。

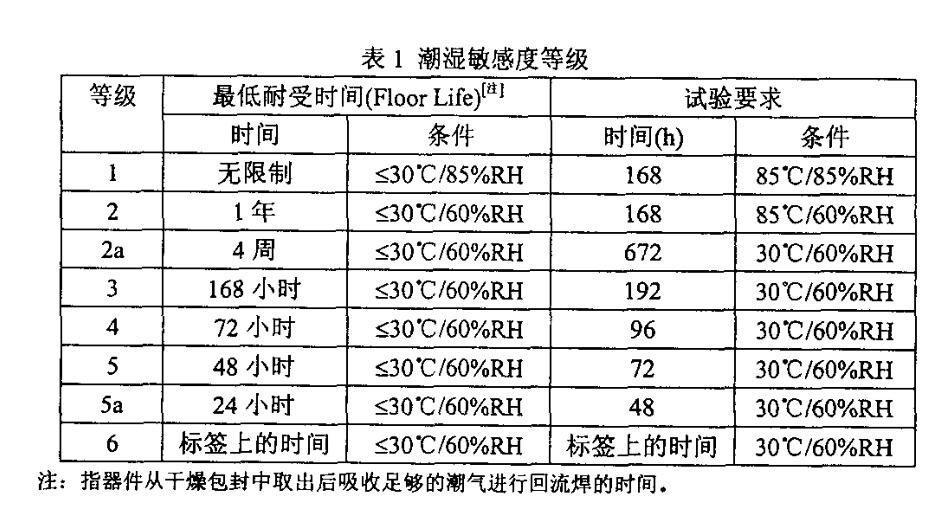

    濕度敏感度等級評價試驗是為了定級器件對濕度應力的敏感性，試驗后器件的外包封上被打上相應的敏感度等級，根據器件濕度敏感度等級，在器件包裝、儲存、運輸、傳遞、裝配過程都應采取相應的措施，避免引入損傷。濕度敏感度等級決定了器件可以暴露在潮濕中的時間。

    濕度敏感度試驗適用于所有的表面貼裝器件，包括 PBGAs、SOICs、PLCCs、TQFPs、PQFPs、RQFPs、TSOPs、soJs等。

為了進行濕度敏感度等級評價，Altera推薦采用100%對流回流系統以滿足J-STD-020A標準所要求的回流焊剖面。

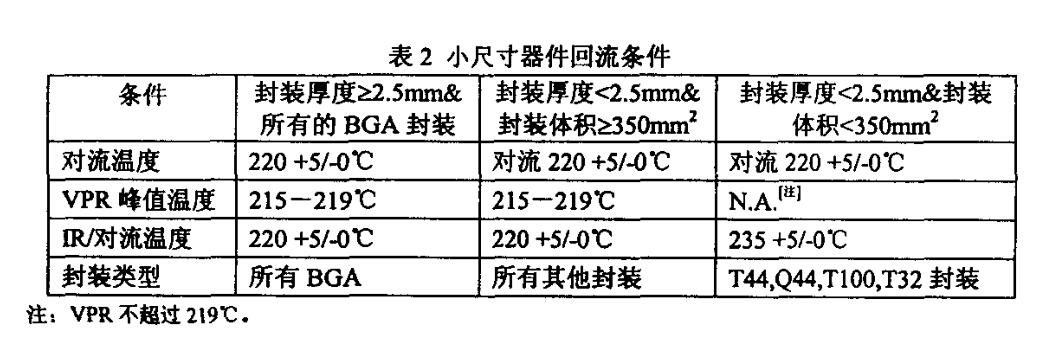

    在試驗中，對于小、薄尺寸器件，由于回流過程中為了滿足大器件回流要求，小器件體溫度將超過220℃以上的溫度，為了補償這一差異，小尺寸封裝器件要求耐受235℃溫度。表2給出小尺寸器件回流條件。

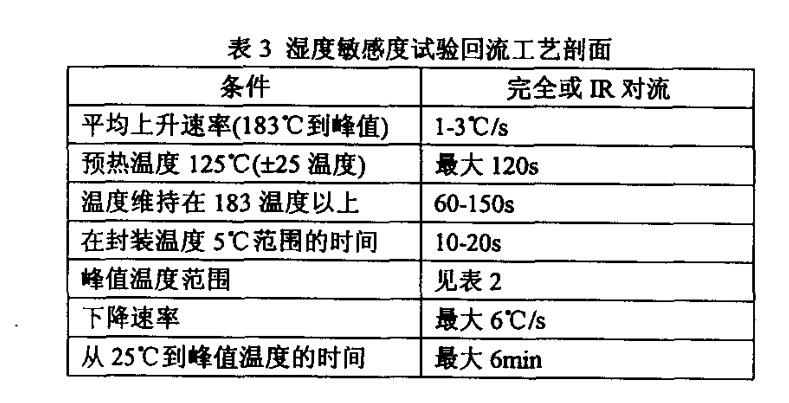

    試驗過程中器件達到試驗溫度的速率也會影響封裝可靠性，表3給出兩種典型的對流回流技術(完全對流和R對流)的回流剖面。

    如果器件通過Ⅰ級濕度敏感度試驗，那么可以認為該器件是非濕度敏感性器件，不需要干燥包裝。如果器件僅僅通過6級濕度敏感度試驗，說明該器件是極度濕度敏感器件，僅僅干燥包裝不足以提供應有的保護，必須在裝配前采取烘焙等措施。

    4、溫度循環試驗

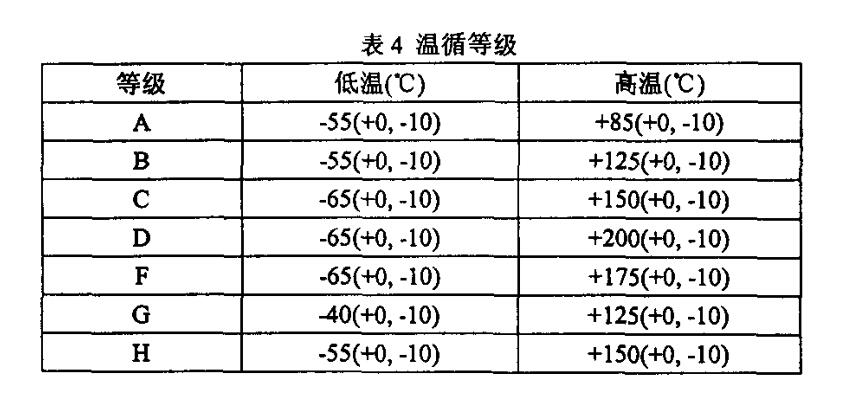

    溫度循環試驗主要是考察塑封器件對高低溫的耐受能力。試驗后器件不應有明顯的損傷，如裂紋、碎裂或斷裂。表4給出溫度循環試驗等級。

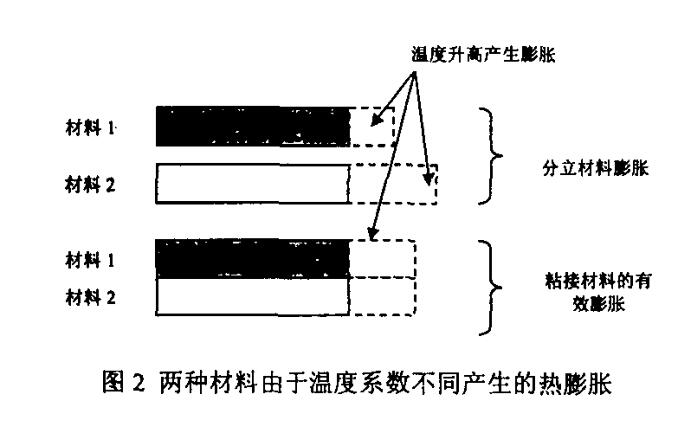

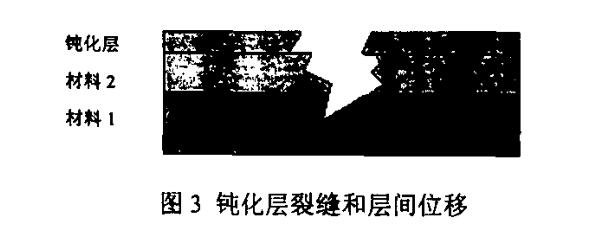

    溫度循環試驗還可以暴露由不同材料組成的封裝的缺陷。器件的封裝包含有不同的材料，當封裝經歷不同的極限溫度時，由于其溫度系數存在差異膨脹和收縮的速率各不相同，圖2給出了圖⒉給出不同溫度系數材料受熱膨脹的差異。當兩種材料緊密接觸時，膨脹表現為兩種材料膨脹的合成，即兩種材料擴展了同樣的長度，對材料1來說引入了額外的應力。當材料經受低溫收縮時情況也一樣。這樣在材料的接觸部位就會產生剪應力，當器件快速進行高低溫沖擊時，接觸部位的剪應力有壓應力到張應力往復變化，如果溫度極限應力足夠強，材料就會發生裂紋或位移，從而造成器件金屬引線和金屬化層發生位移。如圖3。

    這種剪應力集中的地方在芯片的四角上，尤其是面積比較大的芯片更要注意。封裝的裂縫會向下延伸到器件，以至于造成鈍化層下面的金屬化層和多晶硅層斷裂。金屬引線的位移會造成漏洞甚至短路。
    為了避免這種失效的發生，應按JESD22-A 104-A，對照表4分級對器件進行溫度循環試驗考察。

    5、濕度偏置試驗

    評價器件在潮濕環境下的可靠性可以進行穩態溫度濕度偏置壽命試驗(JESD22A-101-B)，該試驗方法采用溫度、濕度和電應力來加速潮氣進入器件封裝。試驗在85℃和 85%RH條件下進行。這種試驗方法不能暴露器件封裝組合材料或封裝裝配缺陷。
    試驗在高低溫交變濕熱試驗箱中進行以提供適當?shù)臏囟群拖鄬穸?，同時還要提供必要的電連接以實現加偏置。試驗是在極限應力條件下進行。
    在試驗中采用兩種偏置方式：連續偏置和周期性偏置。
    連續偏置下直流偏置被連續地加到器件上。當器件溫度高于腔體環境溫度10℃以內，或當器件耗散功率低于200mW，連續偏置比周期性偏置更嚴酷。當器件的耗散功率高于200mW，必須重新計算芯片的溫度，即功率×熱阻，如果計算出來的結果高于試驗規范5℃以上，則應采用周期性偏置。
    對于周期性偏置，直流電壓以一定的頻率和占空比被間歇地加到器件上。對于一個特定器件如果偏置引入的溫升高于腔體環境溫度10℃以上，周期性偏置比連續偏置更嚴酷。在周期性偏置電關斷期間潮氣聚積在芯片上。對于多數器件來說周期性偏置通常采用1小時通1小時斷的方式。

    6、HAST 試驗

    同樣采用高加速應力試驗(HAST)來評價器件在潮濕環境下的可靠性(JESD22-A110-A)。與濕度偏置試驗相同，HAST試驗箱也采用電應力、高溫和高濕應力的組合應力形式，加速退化失效。在偏置應力下試驗的環境條件是130℃和85%RH。HAST試驗能夠揭示封裝材料、密封性以及封裝材料與引線之間的缺陷。
    HAST中的電應力同濕度偏置試驗的一樣，但Vcc采用條件。由于HAST試驗腔體條件很嚴酷，試驗用的老化板必須經過特殊設計。

    7、高壓蒸煮試驗

    高壓蒸煮試驗是評價非密封器件抗潮濕能力的一種加速應力試驗，試驗應力采用較嚴酷的氣壓、濕度和溫度——PCT試驗箱，來加劇潮氣從外部通過封裝材料、金屬引腳邊緣進入芯片表面。JESD22-A102-B對試驗進行了詳細的規定。

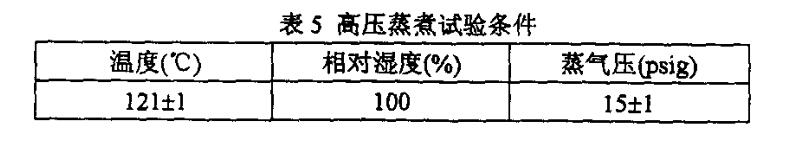

    試驗條件如表5。

    高壓蒸煮試驗主要暴露器件相關的四類失效：
    其一、焊盤、金屬化腐蝕性失效。高壓蒸煮試驗中高氣壓將水蒸氣通過封裝壓到器件中，直至器件表面，對于鍵合焊盤和鈍化層有缺陷的金屬化層將產生腐蝕作用。
    其二，浮柵漏電失效。對于一些非揮發性器件如閃存和EEPROM，在浮柵存有電荷，如果潮氣通過鈍化層到達浮柵，很快就會將浮柵上存儲的電荷泄漏掉，造成器件失效。
    其三，鉛錫遷移導致漏電失效。器件在封裝工藝中清洗失當，在潮熱環境下鉛錫會生長出數狀須來，造成引線之間漏電甚至短路。
    其四，封裝外部損傷。

    8、結論

    利用上述試驗考核、評價塑封器件的可靠性，并通過持續改進封裝可靠性和降低現場使用失效率，從而保證終用戶的產品可靠性需求。上述試驗方法都是極限應力條件下的加速退化試驗，目的是揭示設計和工藝引入的缺陷，以及塑封器件可能發生的退化機理。這些信息對于塑封器件的傳遞、裝配、分類和儲存都具有指導作用。
