這一期為大家?guī)硪豢瞽h(huán)境方面設備的巨無霸——步入式恒溫恒濕試驗室，我們習慣性的將此類設備叫做庫房。

    為什么會有步入式恒溫恒濕試驗室的存在呢？我們需要對產品進行溫濕度試驗時，是將產品置于設備內箱之中，那么對于整車電池包、大型液晶電視面板甚至整車等大型產品試驗時，就需要提供一臺大的步入式恒溫恒濕試驗室去滿足它。其實，性能跟普通的恒溫恒濕試驗箱室一樣的，提供高溫、低溫、濕度等試驗條件。那么還是一樣，小編就從設備的外觀介紹起。

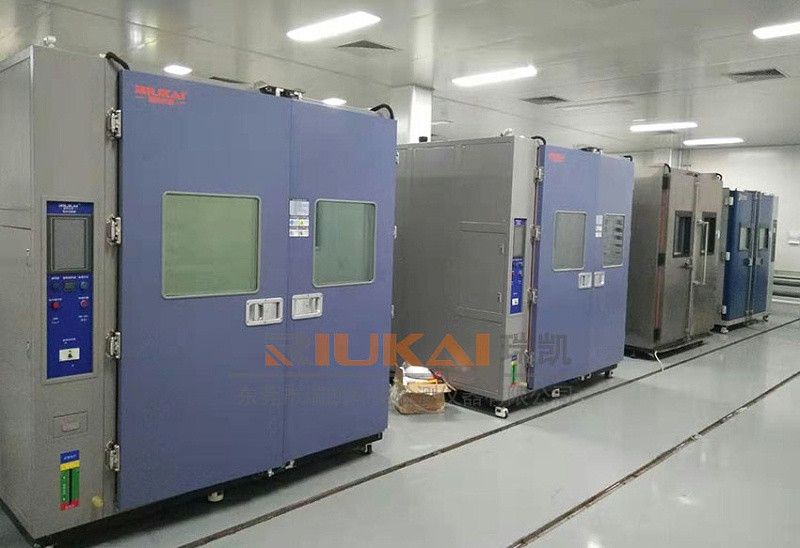

    首先是設備的正面部分，正面為箱門，試驗樣品的放置通到，如下圖所示為例，這是一家客戶整車電池包放置情況：
    來到設備的左側，這個位置主要是一些安全類裝置。因?yàn)閳D片中這一臺步入式恒溫恒濕試驗室主要是用來測電池包的，所以為此開了一個防爆泄壓口。功能即是當箱內電池發生燃燒或者爆炸等情況，膨脹的氣體會將此門推開，從而達到一個泄壓效果。不至于爆炸的瞬間將箱門或者其他不可預測位置炸開傷人。泄壓口旁邊的管是用來連接滅火器的，由電磁閥門自動控制，當監測到內箱氣體成分異常時自動打開滅火。
    后方的黑色管為冷卻水管，此設備冷卻方式為水冷。
    那么設備的右側面就是操作面，上面集成了設備的電源總閘開關、照明開關、控制器以及兩個氣體監測表，側面還留有一扇側門，作為一個人員進出的通道。
    值得注意的是，在側面靠下方的位置前后留有一個帶不銹鋼蓋的測試孔，當被測樣品需要通電或者引線通訊之類的情況，則需要由此引出，并對孔的間隙再做密封。
    右側的主控制面板后做詳細介紹，先將設備結構部分講完。設備的后面部分，機組位置。設備的電路，制冷機組，加濕系統，供水系統等等，全部集中在后部機組柜內。由于這臺設備的安裝位置原因，無法遠拍全貌，那就多放幾張局部圖吧。

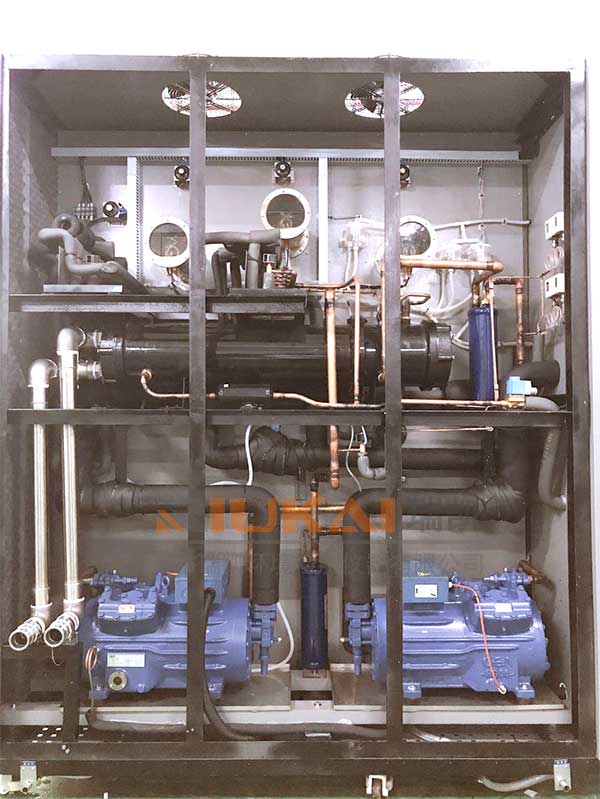

    下圖是設備循環電機與制冷系統機組。

    機組內只簡單做個介紹，后續我會再整理一期這類大設備的保養維護再分塊細講。
    那回到設備右側面的控制部分，著重介紹一下操作面板。如圖所標示：控制器、溫限器、照明電源排氣開關、通訊接口。這臺設備是提供通訊接口可連接電腦進行軟件操作設備，以及USB連接拷貝控制器內試驗數據。為了防止溫度失控異常，特別單獨配備了一個溫限器，設置溫度限制來對設備和試驗進行保護。
    控制面板旁邊還有兩個氣體監測儀，分別是CO和H2兩種有害氣體成分的監測，從而用來控制報警和滅火，防止電池試驗樣品的破壞發生失控情況。
    那試驗的參數調節以及設備開啟操作，均集成在這塊7英寸的觸摸屏控制器內。我們可以看到，溫度濕度的設定以及實際值都可以直觀顯示出來，操作的便利性大大提高。
    前面講到，本臺設備是水冷方式。設備的制冷系統是靠壓縮機壓縮制冷劑，制冷劑再蒸發吸熱降溫的過程，所以在壓縮以后是一個非常高溫高壓的狀態，故需要對此產生的溫度冷卻。所以設備是外接有循環水塔對設備進行水循環冷卻的。
    冷卻裝置作為設備的正常運行的先決條件是非常重要的一個環節。因此這類設備在運行前都需要打開水塔運行，確保冷卻的效果良好。
