一、鹽霧試驗(yàn)概述
    一般 鹽霧試驗(yàn)可分為兩類，一類是天然環(huán)境暴露試驗(yàn)，另一類為人工加速模擬鹽霧環(huán)境試驗(yàn)。通常意義上講的鹽霧實(shí)驗(yàn)，一般指是是后者，常見的有中性鹽霧試驗(yàn)（NSS）、醋酸鹽霧試驗(yàn)（ASS）和銅鹽加速醋酸鹽霧試驗(yàn)（CASS）。
    二、鹽霧試驗(yàn)試驗(yàn)前的準(zhǔn)備工作
    1、狀態(tài)檢查
    做鹽霧試驗(yàn)前要對(duì) 鹽霧試驗(yàn)箱狀態(tài)進(jìn)行確認(rèn)。
    包括電路接線、溫度顯示、氣壓表刻度（15psi）、泡泡塔液位、噴霧均勻性、收集液流量、鎳片較正等方面。
    注：各部件正常狀態(tài)、清潔工作一般每15天一次。

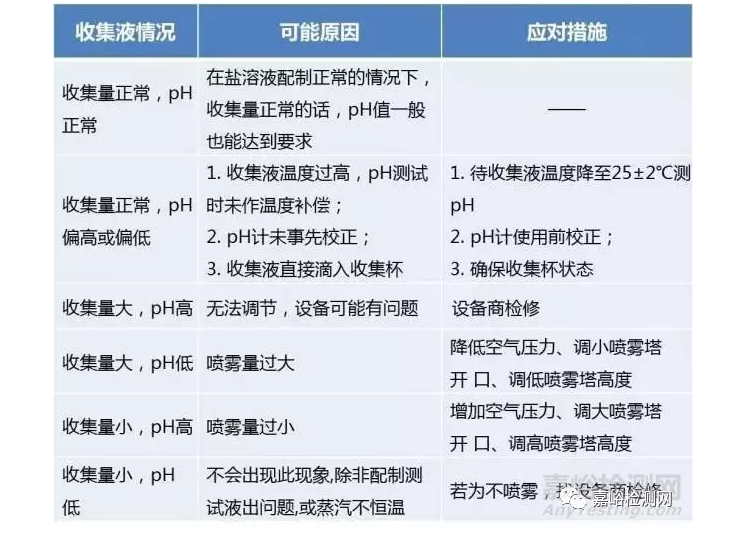

    2、鹽霧機(jī)噴霧量的調(diào)節(jié)

    3、腐蝕率校正
    利用重量法,采用指定的鎳片試樣通過CASS試驗(yàn)前后單位面積的質(zhì)量損失來確認(rèn)鹽霧機(jī)是否滿足測(cè)試要求。
    腐蝕損失率u一般要求為0.45～0.85mg/cm2

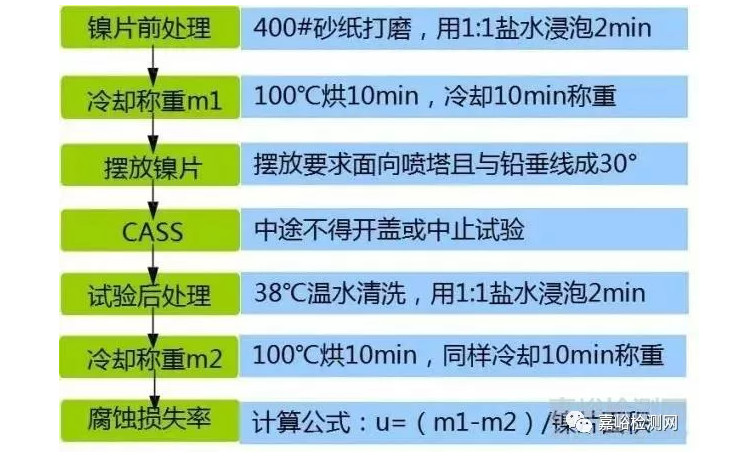

    鎳片要求：尺寸為10*7.5*0.09 cm，含碳量要低于0.15%，校正步驟如下圖：

    4、鹽水配制
    （1）對(duì)氯化鈉的要求
    原子吸收光譜法或有類似靈敏度的另一種分析方法測(cè)定，氯化鈉應(yīng)含有不到0.001％（質(zhì)量百分比）的銅和不到0.001％（質(zhì)量百分比）的鎳。
    以干鹽計(jì)算，它不得含有超過0.1％（質(zhì)量百分比）的碘化鈉，或超過0.5％（質(zhì)量百分比）的總雜質(zhì)。
    （純度不夠的氯化鈉會(huì)使試件腐蝕產(chǎn)物增多，影響腐蝕程度）
    （2）對(duì)純水的要求
    加入氯化鈉后溶液的pH要求在6.0-7.0，如此除對(duì)氯化鈉的品質(zhì)要求外，所用的純水也必須保證純凈度。
    可采用新制備的超純水配制鹽溶液。也可以使用新鮮 的沸水配制溶液，來降低溶液中二氧化碳的含量，以避免pH值的變化。
    （3）CASS要求
    CASS還需添加0.26±0.02 g/L的分析純二水合氯化銅，應(yīng)在氯化鈉完全溶解及攪拌均勻后再加入。
    （4）pH的調(diào)整
    NSS直接采用分析純級(jí)鹽酸或氫氧化鈉調(diào)節(jié)pH值；
    ASS和CASS先加足夠量的分析純級(jí)冰醋酸，使鹽溶液pH達(dá)到3.0-3.1，必要時(shí)采用分析純級(jí)鹽酸或氫氧化鈉調(diào)節(jié)作適當(dāng)調(diào)節(jié)；
    采用pH計(jì)在25±2℃檢驗(yàn)溶液的pH值。pH計(jì)使用前必須采用pH為6.86和pH為4.00的標(biāo)準(zhǔn)緩沖液進(jìn)行校正。
    （5）比重的測(cè)量
    采用1.0-1.1量程的密度計(jì)檢驗(yàn)鹽溶液的比重。
    應(yīng)確保配制鹽溶液所使用的器皿清潔和干凈，事先對(duì)所用量器的準(zhǔn)確性進(jìn)行校正，如燒杯、pH計(jì)、天平、密度計(jì)等。
    如有必要，將溶液過濾后再放入試驗(yàn)設(shè)備的儲(chǔ)液槽中，以清除可能堵塞噴霧器孔的任何固體物質(zhì)。
    三、鹽霧試驗(yàn)如何做
    鹽霧試驗(yàn)可分為以下幾個(gè)步驟：
    1、清潔樣品
    試驗(yàn)前應(yīng)徹底清潔試樣。所使用的清潔方法取決于材料的性質(zhì)、 其表面和污染物，但是不得使用可能影響試樣表面的任何磨料或 溶劑。一般可采用乙醇清潔，或采用氧化鎂溶液。
    試樣清潔后應(yīng)小心不能由于處置不當(dāng)而再次受污染。
    2、擺放樣品
    （1）用惰性非金屬材料的置物架放置樣品；
    （2）試樣的放置位置應(yīng)使它們不受噴霧器的直接噴射；
    （3）試樣的排列,應(yīng)保噴霧自由地落在全部測(cè)試件上,不應(yīng)妨礙測(cè)試液自由落下；
    （4）試樣表面在噴霧箱中暴露的角度是非常重要的。試樣在噴霧箱中應(yīng)盡可能與垂直方 向成20°。特殊零件具有很多方向的主要表面要同時(shí)測(cè)試時(shí),可取多件試樣置放,務(wù)必使每個(gè)主要表面都能同時(shí)接受鹽水的噴霧。
    （5）試樣測(cè)試完畢前，不允許移動(dòng)。
    3、開機(jī)測(cè)試
    記錄測(cè)試初始時(shí)間，試驗(yàn)過程中禁止開蓋或中止鹽霧試驗(yàn)。
    4、試驗(yàn)結(jié)束
    記錄結(jié)束時(shí)間，測(cè)定收集液收集量、pH、比重等信息。
    5、試樣檢查及評(píng)定
    待實(shí)驗(yàn)室溫度冷卻到室溫和基本無霧時(shí)，將產(chǎn)品從試驗(yàn)箱取出，用不高于38 ℃的溫水沖洗產(chǎn)品表面1分鐘（干凈為準(zhǔn)），再把產(chǎn)品表面吹干凈，放置于室溫下，戴好干凈棉質(zhì)手套，在1000LUX光線下檢查待測(cè)樣品的外觀，進(jìn)行鹽霧實(shí)驗(yàn)結(jié)果鑒定。

    測(cè)試結(jié)果的評(píng)定視不同標(biāo)準(zhǔn)要求的不同而不同。如銅鹽加速醋酸鹽霧試驗(yàn)與中性鹽霧試驗(yàn)相比，由于試驗(yàn)溫度從35℃提高到50℃。再加上銅鹽對(duì)腐蝕的加速作用，使其腐蝕速度提高了7-8倍，它比醋酸鹽霧試驗(yàn)也快2-3倍。因而用銅鹽加速醋酸鹽霧試驗(yàn)對(duì)產(chǎn)品鍍層考核抗 鹽霧腐蝕質(zhì)量，可在較短的時(shí)間里得到結(jié)果。

文章來源：嘉峪檢測(cè)網(wǎng)
