在做高低溫環境試驗時，首先在計算機上位機界面設定測試的溫度范圍，然后根據測試產品的需求使高低溫試驗箱開始工作。如先做低溫試驗，其具體工作流程為：制冷降溫→制冷指示燈點亮→制冷保溫直到溫度降至設定的溫→加熱升溫→加熱指示燈點亮→加熱保溫直到溫度升高至設定高溫值，結束次高低溫試驗。

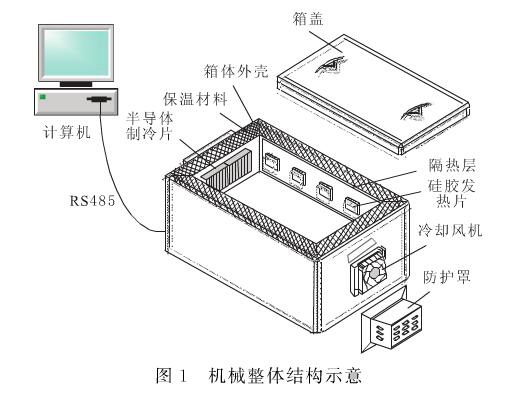

    本系統設計的高低溫試驗箱是由箱蓋、箱體外殼、制冷裝置、加熱裝置和保溫隔熱裝置等組成。其中，制冷裝置由3部分組成，分別為半導體制冷片、風扇和散熱片，其安裝于箱體的左右兩邊。加熱裝置主要由硅膠發熱片和加熱裝置支架板構成，固定安裝在箱體前后壁上。高低溫試驗箱機械結構示意如圖1所示。

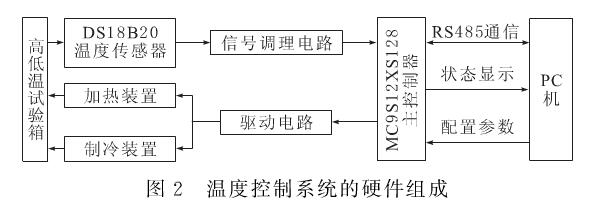

    本系統主要由傳感器、計算機、加熱裝置、制冷裝置，及相關電路組成。通過計算機上位機來設置試驗需要測試的溫度范圍，利用控制器對箱內的溫度進行多點采集，主控芯片將多點采集的溫度信息進行處理，同時通過RS485的通信方式將主控制器得到的溫度信息發送至計算機上位機，由上位機顯示當前工作狀態及溫度值。由主控制器發出信號，使驅動電路導通，驅動制冷裝置或加熱裝置進行降溫或升溫，當采集得到的溫度達到設置溫度的值時，試驗箱的溫度控制系統將會自動斷開。溫度控制系統的硬件構成如圖2所示。
