近幾年，隨著電子元器件的需求量日益增大，很多廠家在電子元器件的生產過程中發現電阻器失效導致設備故障的比率也相當高。特別是貼片精密薄膜電阻（以下簡稱電阻），因其工藝及結構的特點，在電阻研發的當中因環境溫濕度導致阻值漂移甚至開路的案例越來越多，厘清失效原因及機理，已成為迫切需要研究的課題。而傳統的40℃、90%RH和85℃、85%RH的溫/濕度偏壓試驗方法（THB）需要花上千小時，已不能滿足當今高時效性的需求。
     PCT高壓蒸煮試驗機是在嚴苛的溫度、飽和濕度(100%R.H)飽和水蒸氣及勵環境下其耐高濕能力的試驗。HAST高壓加速老化試驗箱是使用在加壓和溫度受控的環境中施加過熱蒸汽的非冷凝(不飽和方法)，將外部保護材料、密封劑或外部材料和導體之間通過加速水分滲透的作用進行試驗，目前在微電路及半導體分析中已得到廣泛的應用。
    本文將 HAST高壓加速老化試驗箱應用于電阻失效機理的研究和耐濕熱性能的評估中，展示了HAST高壓加速老化試驗箱在電阻失效分析中的實踐應用，為電阻的工藝改進及可靠性檢驗提供了一套快速、有效的測試方法，對電阻品質的改善與提升具有一定的指導意義。
    分析背景

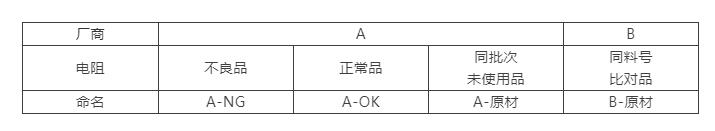

    某產品客戶端失效，經測試發現為電阻開路所致。電阻規格：348KΩ±0.1%，額定功率：0.1W。電阻命名如表1。

    外觀觀察

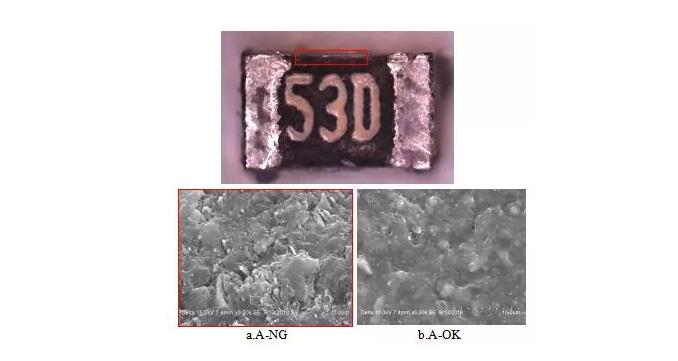

    先用實體顯微鏡對電阻保護層進行外觀觀察，如圖1紅色框起處，A-NG陶瓷基體外露，保護層未覆蓋至邊緣。再用SEM（Hitachi S-3400N）對A-NG、A-OK邊緣保護層形貌進行放大觀察，如圖1a、1b所示，A-NG保護層邊緣疏松粗糙。

    去除保護層

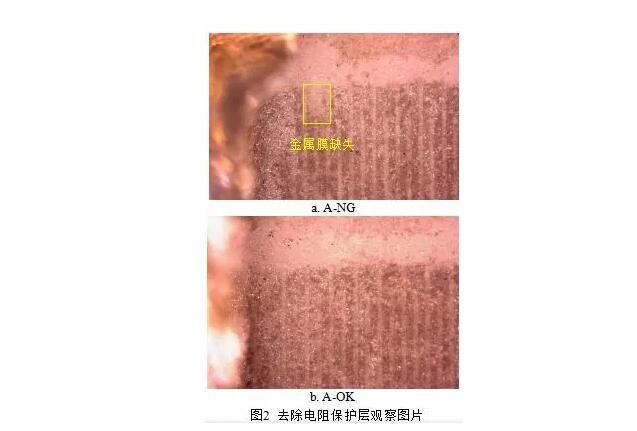

    先用有機溶劑去除電阻保護層，再用金相顯微鏡進行觀察。如圖2a黃框所示，A-NG邊緣位置金屬膜缺失，用萬用表對缺失膜兩端進行電性確認顯示開路，故電阻失效的原因為金屬膜缺失所致。如圖2b所示，A-OK金屬膜完整，未見明顯異常。

    原因探討
    電阻是導體的一種基本性質，與導體的材料、長度、橫截面積和溫度有關。當阻值為R時，可用公式R=ρL/S表示，其中L、S分別表示導體的長度和截面積；ρ表示導體的電阻率，對某一電阻器而言，L、ρ是已經確定的，阻值隨著S的變化而改變。金屬膜缺失使電阻S變小，從而導致電阻阻值偏大或開路。
    金屬膜缺失原因主要有：
    （1）使用過程中過電應力致使金屬膜熔損。
    （2）因濕熱、環境或電流（電壓）等因素，使原本存在的金屬膜遭受電解反應而破壞、消失，此現象稱之為電蝕。
    機理研究
    為進一步厘清失效真因和機理，模擬不同條件下的失效現象，論證失效機理。
    （1） EOS試驗
    采用直流電源供應器（Chroma 62024P-600-8）進行測試，測試電壓分別為600V、1000V，持續時間(5±1)s。
    （2） HAST試驗
    采用 高加速壽命試驗箱（Hirayama PC-422R8D）進行測試，測試條件：溫度130℃、濕度85%RH、真空度0.12MPa、偏壓10V、時間96H。測試標準：JESD22-A110E。HAST的目的為評估電阻在高溫、高濕、偏壓的加速因子下，保護層與金屬膜對濕氣腐蝕抵抗的能力，并可縮短器件的壽命試驗時間。

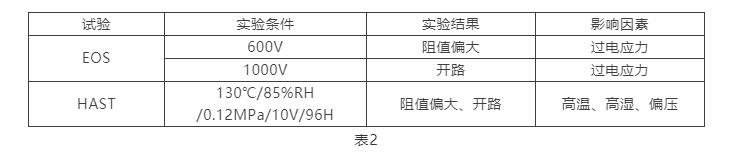

    試驗條件及結果見表2，EOS、HAST試驗后電阻均出現阻值偏大或開路的現象。

    圖3為試驗不良品去除保護層圖片，如圖3a、3b所示，EOS試驗不良品金屬膜均有不同程度的熔損，電壓越大膜熔損越嚴重，阻值變化越大甚至開路，此現象與A-NG金屬膜缺失現象不同。如圖3c所示，HAST試驗不良品可見電阻邊緣位置金屬膜缺失，與A-NG失效現象一致，失效機理為電阻在高溫、高濕、直流負荷的作用下發生電蝕。

    電蝕失效主要以薄膜電阻為主，常見的失效機理有2種：

    （1）在金屬膜沉積后，印刷保護層之前這段時間有雜質污染，成品通電時造成電蝕。

    （2）保護層有外傷或覆蓋不好，雜質和水汽進入導致電蝕。

    為進一步研究失效機理，尋求改善方向，對以上2種失效機理進行深入探討，選取A-原材、B-原材進行結構分析與比對。圖4為電阻的結構圖，電阻的金屬膜是以Ni-Cr合金濺鍍沉積而成的薄膜，基板為氧化鋁，保護層材料為環氧樹脂。

    雜質污染檢測

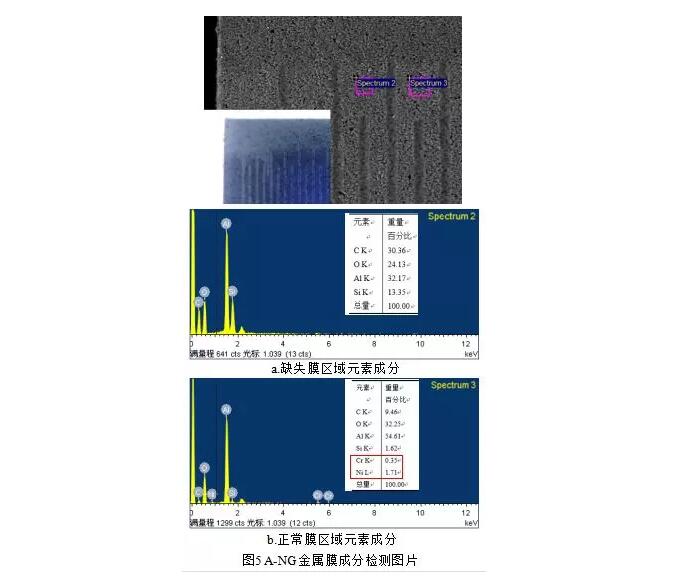

    當陶瓷基體及金屬膜中含有K+、Na+、Ca2+、Cl-等雜質時，電解作用加快，阻值迅速增加，失效速度加快。為驗證A-NG金屬膜表面有無雜質污染，對去除保護層后的金屬膜進行EDX（HORIBA EX-250）成分分析，如圖5a、5b分別為缺失膜與正常膜區域的元素檢測結果，后者可見金屬膜Ni、Cr元素，未發現K+、Na+、Ca2+、Cl-等雜質元素，排除金屬膜表面雜質污染導致電蝕的猜測。

    電阻保護層剖析
    保護層外觀形貌觀察

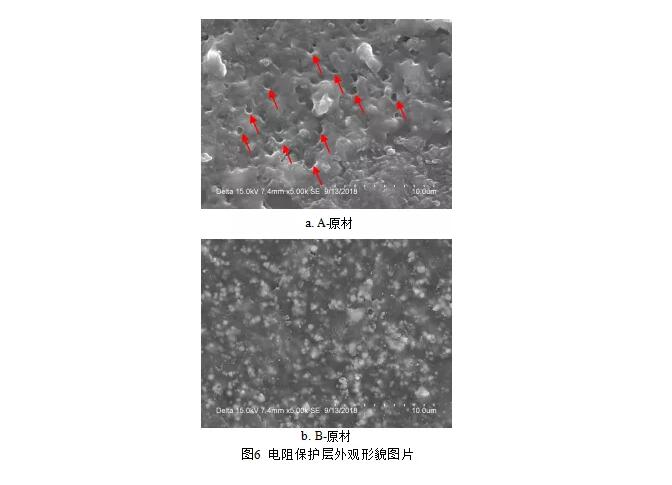

    用SEM對A-原材、B-原材保護層形貌進行觀察，如圖6a紅色箭頭所示，A-原材保護層表面有大量孔洞。如圖6b所示，B-原材保護層表面均勻致密。

    電阻保護層表面結構觀察

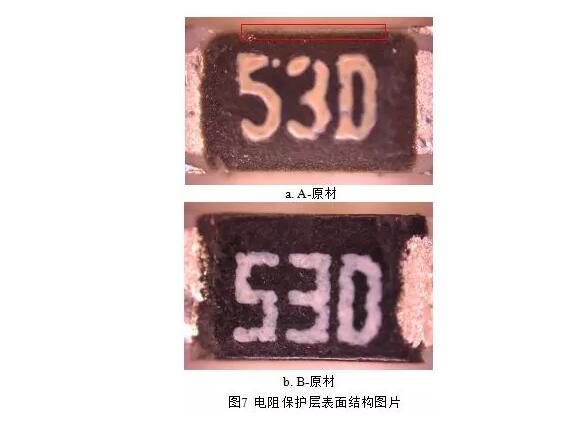

    金屬膜缺失位于邊緣位置，對電阻去除正面端電極后觀察其邊緣結構。如圖7a紅色框所示，A-原材邊緣陶瓷基材外露。比對可知：A-原材、B-原材保護層邊緣結構設計不同，后者邊緣保護更充分。

    電阻保護層內部結構觀察

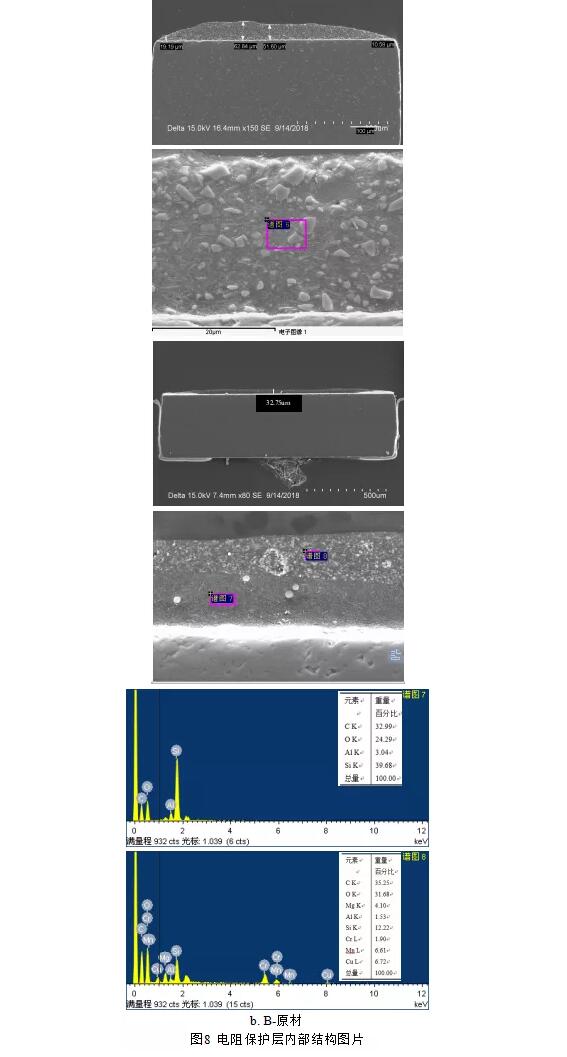

    對電阻進行微切片制樣，用SEM觀察保護層內部微觀結構，再進行EDS成分分析。如圖8a，A-原材保護層中間與兩端厚度差異明顯，中間局部可達62.64um，兩端厚度在10.58um~19.19um之間，內部填充物顆粒粗大，其主要成份為C、O、Mg、Si。如圖8b，B-原材保護層相對較薄，中間與兩端無明顯差異，厚度約為32.75um，可見不同組分的兩層結構，填充物顆粒細小，其主要成份分別為C、O、Al、Si和C、O、Mg、Al、Si、Cr、Mn、Cu。比對可知：A-原材保護層邊緣薄，且填充顆粒粗大，水汽易侵入，與失效發生在邊緣位置的現象相符。B-原材保護層結構致密，且兩層結構可更好的保護金屬膜免遭濕氣的侵入。

    電阻HAST能力比對

    選取A-原材、B-原材各10pcs進行HAST試驗，比對不同廠商電阻耐濕熱能力。把電阻焊接在測試板上，然后插入HAST試驗箱，設置條件：130℃/85%RH/

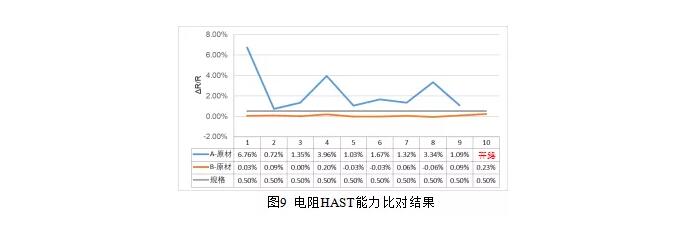

    0.12MPa/10V/96H。規格要求試驗前后電阻的阻值變化率（ΔR/R）≤±(0.5%+0.05Ω)。測試結果如圖9所示，A-原材ΔR/R皆超出規格，其中1pcs測試開路，B-原材ΔR/R皆滿足規格要求。測試結果表明，A-原材耐濕熱能力差，其結果與保護層比對結果相對應。A-原材保護層存在孔洞及邊緣保護不到位等缺陷，在高溫、高濕的環境條件下，金屬膜容易被濕氣侵入，在電負荷作用下發生電蝕，從而導致阻值漂移或開路。
    結論
    本文從電阻失效分析著手，通過試驗?zāi)M探尋失效機理，并通過不同廠家電阻比對尋求改善方向，得出如下結論：
    1） 電阻失效的原因為金屬層缺失所致。
    2） EOS、HAST試驗結果顯示：A-NG失效現象與HAST試驗失效樣品一致。失效機理為電阻在高溫、高濕、直流負荷的作用下發生電蝕。
    3） 對A-NG缺失膜與正常膜區域成份進行檢測，未發現K+、Na+、Ca2+、Cl-等雜質元素，排除金屬膜表面雜質污染導致電蝕的猜測。

    4） 對比A、B廠商電阻，A廠商電阻保護層存在空洞及邊緣保護不到位等缺陷，容易被濕氣侵入。通過HAST比對電阻耐濕熱能力，進一步印證以上結論。為有效的提高電阻的耐濕熱性能，建議從電阻保護層的工藝、厚度以及材質方面加以改善：a.選擇填充顆粒細小的材料，減少濕氣進入通道；b.調整保護層的厚度，使中間與邊緣厚度相對均勻；c.使用耐濕熱的保護材料。
