怎樣判斷高低溫試驗箱的一個循環？

作者： salmon范編輯：瑞凱儀器來源： litaoweb.cn 發布日期： 2020.10.13

    高低溫試驗箱的一個循環怎么判定？這個要看具體的試驗內容以及使用檢測需要，我們可以以試驗步驟上的步到結尾一步作為一個循環，也可以抽取其中的幾步作為一個循環。就比如說GJB 150.9A中規定軍工產品濕熱試驗，產品濕熱試驗以24h為一個循環周期，至少進行10個循環，這個試驗從頭到尾算作一個循環。還有像GB/T 2423.34溫濕度組合循環試驗中就是分步進行循環，標準規定預處理后的循環以24小時為一次，共循環10次，前9次中某5次循環還需要加入低溫檢測，其余四次則不包含低溫檢測，結尾一次循環需要在結束后保持25℃±2℃、93%±3%持續3.5小時。
    以電磁閥高低溫循環測試為例：
    在使用溫度在-25℃到+40℃的環境氣溫下，驗證電磁鐵塑料外殼和內部漆包線金屬的不同收縮率，是否會引起漆包線與引腳之間的連接被拉扯斷現象。根據GB/T 2423.4交變濕熱試驗方法Db (12h+12h循環)，提出以下試驗方法。
    1、取兩個國產電磁閥，標記為1#，2#；兩個進口電磁閥，標記為3#，4#；
    2、確認 4個電磁閥外殼無裂縫，破損；
    3、將高低溫試驗箱溫度穩定在+25℃，將4個電磁閥放入，在3h±30min內升溫到+40℃，此為進入試驗的穩定階段；
    4、保持3h，然后在9h±30min內降溫到-25℃ ，保持3h，再在9h±30min內升溫到+40℃，保持3h，此為一個循環，總時間為24h；
    5、持續做6個循環，然后取出4個電磁閥，觀察塑料外殼表面情況，用萬用表測量?jī)蓚€(gè)引腳間電阻，記錄測量結果。

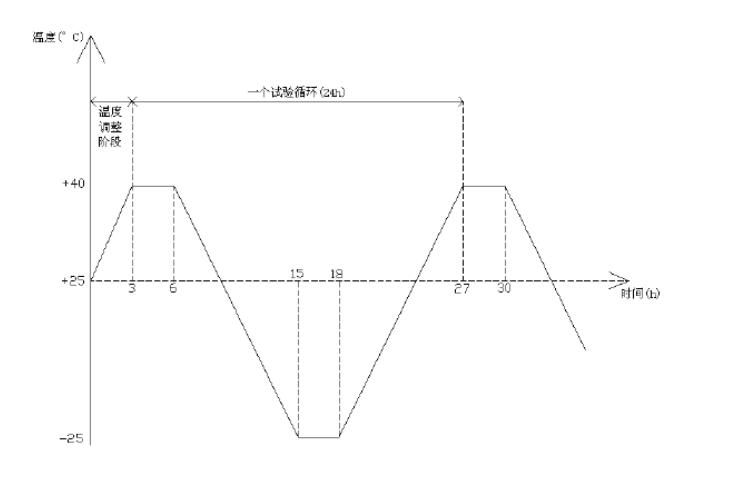

試驗方法如下圖所示:

溫度循環試驗

高低溫試驗箱是對電子、電工或其他產品、零部件、材料進行高溫、低溫或高低溫循環檢測的試驗箱。是不少行業中產品研發、質量控制必不可少的一臺檢測設備，在使用該設備進行檢測時要滿足標準的情況下進行。
