詳解:淋雨試驗箱之IP防水等級詳細劃分
作者:
salmon范
編輯:
瑞凱儀器
來源:
litaoweb.cn
發布日期: 2019.06.25

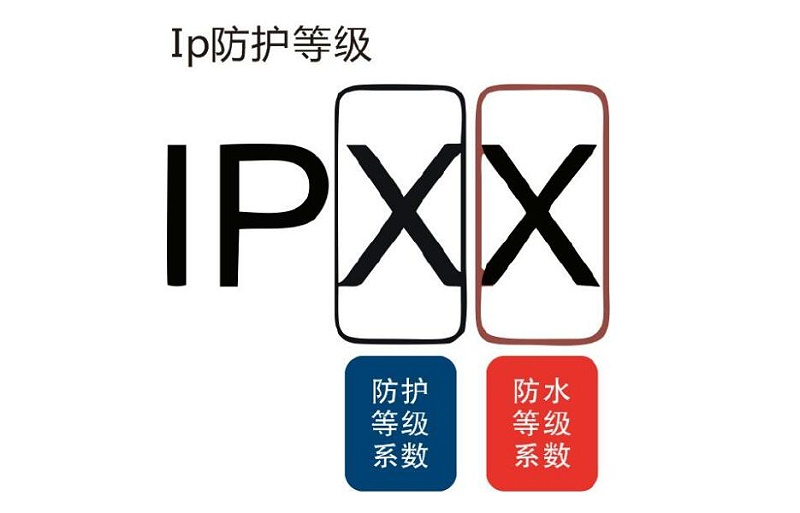

IP(INGRESS PROTECTION)防護等級系統是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草,將電器依其防塵防濕氣之特性加以分級。這里所指的外物含工具,人的手指等均不可接觸到電器內之帶電部分,以免觸電。IP防護等級是由兩個數字所組成,第1個數字表示電器防塵、防止外物侵入的等級,第2個數字表示電器防濕氣、防水侵入的密閉程度,數字越大表示其防護等級越高。
以下防水等級參考標準IEC60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、ISO16750等國際適用標準:
1.范圍
防水試驗包括第二伴特征數字為1至8,即防護等級代碼為IPX1至IPX8
2.各種等級的防水試驗內容。
(1)IPX1
方法名稱:垂直滴水試驗
試驗設備:滴水試驗箱,滴水試驗裝置及其試驗方法
試樣放置:按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm
試驗條件:滴水量為1.0+0.5mm/min ;試驗持續:10min
(2)IPX2
方法名稱:傾斜15°滴水試驗
試驗設備:滴水試驗箱,滴水試驗裝置及其試驗方法
試樣放置:使試樣的一個與垂線成15°角,樣品頂部至滴水口的距離不大于200mm,每試完一個面后,換另一個面,共四次.
試驗條件:滴水量為3.0+0.5mm/min;試驗持續:4×2.5min 共10min
(3)IPX3
方法名稱:淋雨試驗
a.擺管式淋水試驗
試驗設備:
淋雨噴射試驗箱,擺管式淋水濺水試驗
試樣放置:選擇適當半徑的擺管,使樣品臺面高度處于擺管直徑位置上,將試樣放在樣臺上,使其頂部到樣品噴水口的距離不大于200mm ,樣品臺不旋轉。
試驗條件:水流量按擺管的噴水孔數計算,每孔為0.07 L/min 。淋水時,擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓。擺管沿垂線兩邊各擺動60°,共120°。每次擺動(2×120°) 約4s 。
試驗壓力:400kPa ; 試驗時間:連續淋水10min;試驗5min后樣品旋轉90°
b.
噴頭式淋水試驗
試驗設備:手持式淋水濺水試驗裝置,
試樣放置:使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm 之間
試驗條件:試驗時應安裝帶平衡重物的擋板,水流量為10L/min
試驗時間:按被檢樣品外殼表面積計算,每平方米為1min(不包括安裝面積),少5 min 。
(4) IPX4
方法名稱:濺水試驗;
a.擺管式濺水試驗
試驗設備和試樣放置:選擇適當半徑的擺管,使樣品臺面高度處于擺管直徑位置上,將試樣放在樣臺上,使其頂部到樣品噴水口的距離不大于200mm ,樣品臺不旋轉。
試驗條件: 水流量按擺管的噴水孔數計算,每孔為0.07L/min ;噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓。擺管沿垂線兩邊各擺動180°,共約360°。每次擺動(2×360°) 約12s
。
試驗時間:與上述第(3)條IPX3 之a(chǎn) 款均相同 (即10 min) 。
b.噴頭式濺水試驗
試驗設備:手持式淋水濺水試驗裝置,
試樣放置:設備上安裝帶平衡重物的擋板應拆去,使試驗頂部到手持噴頭噴水口的平行距離在300mm 至500mm 之間。
試驗條件:試驗時應安裝帶平衡重物的擋板,水流量為10L/min 。
試驗時間:即按被檢樣品外殼表面積計算,每平方米為1min(不包括安裝面積)少5min 。
(5)IPX4K
試驗名稱:加壓擺管淋雨試驗
試驗設備:擺管式淋雨試驗
試樣放置:選擇適當半徑的擺管,使樣品臺面高度處于擺管直徑位置上,將試樣放在樣臺上,使其頂部到樣品噴水口的距離不大于200mm ,樣品臺不旋轉。
試驗條件:水流量按擺管的噴水孔數計算,每孔為0.6±0.5 L/min 。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓。擺管沿垂線兩邊各擺動180°,共約360°。每次擺動(2×360°) 約12s
。
試驗壓力:400kPa
試驗時間:試驗5min后樣品旋轉90°
注:噴淋管有121個直徑為0.5mm的孔;
-- 1個孔
-- 核心區2層(每層12個孔,30度分布)
-- 外圈4圈(每圈24孔,15度分布);
-- 可移動的罩蓋。
噴淋管應用銅鋅合金(黃銅)制成。
(6)IPX5
方法名稱:噴水試驗
試驗設備:噴嘴的噴水口內徑為6.3mm
試驗條件:使試驗樣品至噴水口相距為2.5~3m,水流量為12.5L/min(750L/h);
試驗時間:按被檢樣品外殼表面積計算,每平方米為1min(不包括安裝面積)少3min 。
(7)IPX6
方法名稱:強烈噴水試驗;
試驗設備:
淋雨試驗箱噴嘴的噴水口內徑為12.5mm ;
試驗條件:使試驗樣品至噴水口相距為2.5~3m,水流量為100L/min(6000L/h);
試驗時間:按被檢樣品外殼表面積計算,每平方米為1min(不包括安裝面積)少3min 。
D=6.3mm防水防護等級5和6K;
D=12.5mm防水防護等級6。
(8)IPX7
方法名稱:短時浸水試驗;
試驗設備:浸水箱。
試驗條件:其尺寸應使試樣放進浸水箱后,樣品底部到水面的距離至少為1m 。試樣頂部到水面距離至少為0.15 m 。試驗時間:30min 。
(9)IPX8
方法名稱: 持續潛水試驗;
試驗設備試驗條件和試驗時間: 由供需(買賣)雙方商定.其嚴酷程度應比IPX7高。
(10)IPX9K
方法名稱:高壓噴射試驗
試驗設備:
高壓噴射試驗箱,噴嘴的噴水口內徑為12.5mm ;
試驗條件:噴水角度:0°,30°,60°,90°(4個位置);噴水孔數:4 個;樣品臺轉速:5 ±1r.p.m;距離為100 ~150mm,每個位置30 秒;流量為14~16 L/ min,噴水壓力8000~
10000kPa ,水溫要求80±5℃
試驗時間:每個位置30 秒×4 共120秒。
