GB/T 2423.4-2008/IEC 60068-2-60：2005電工電子產(chǎn)品環(huán)境試驗 第2部分：試驗方法 試驗Db：交變濕熱（12h+12h循環(huán)）
    原標(biāo)準(zhǔn)有12頁，主要內(nèi)容為穩(wěn)定階段、試驗循環(huán)——方法1、試驗循環(huán)——方法2和受控條件下的恢復(fù)。
    1、嚴(yán)酷程度由高溫溫度和循環(huán)數(shù)的組合決定。
    嚴(yán)酷程度應(yīng)從下列數(shù)值中選擇：
    a) 高溫：40℃；循環(huán)次數(shù)：2，6，12，21，56。
    b) 高溫：55℃；循環(huán)次數(shù)：1，2，6。

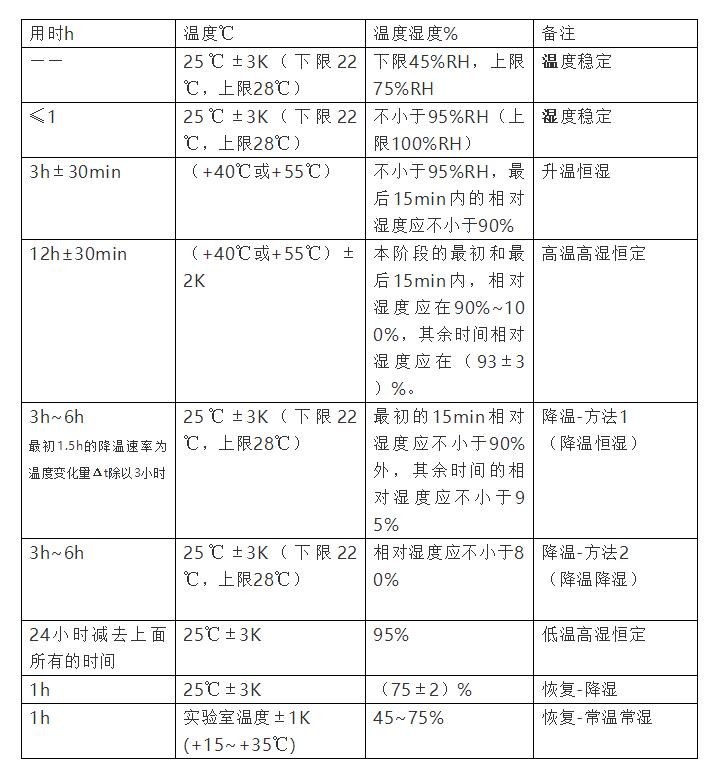

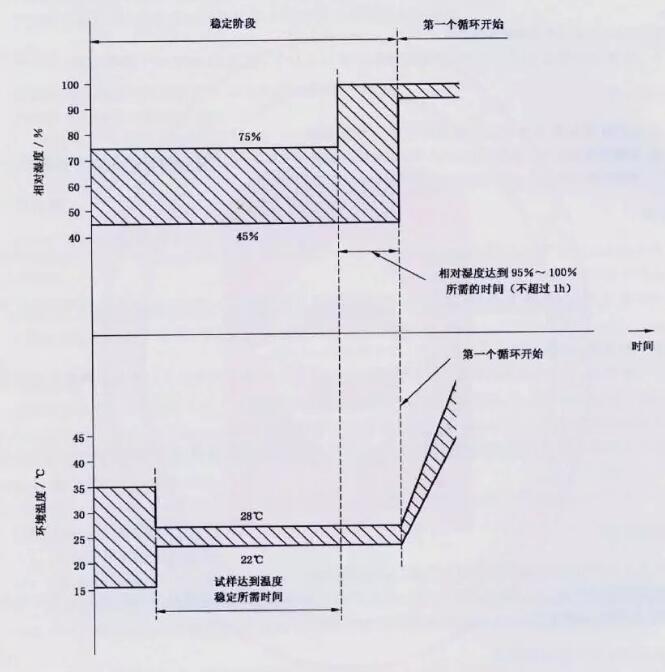

    2、穩(wěn)定階段
    1）溫度穩(wěn)定：25℃±3K（下限22℃，上限28℃），濕度為必須在規(guī)定的試驗用的標(biāo)準(zhǔn)大氣條件的限值內(nèi)（下限45%RH，上限75%RH）。

    2）濕度穩(wěn)定：在溫度達到穩(wěn)定后，溫度不變，25℃±3K（下限22℃，上限28℃），箱內(nèi)的相對濕度應(yīng)升到不小于95%RH（上限100%RH），這一過程時間不超過1h。

    3、24小時循環(huán)
    1）升溫：在3h±30min之內(nèi)應(yīng)該達到高溫（+40℃或+55℃），相對濕度應(yīng)不小于95%，后15min內(nèi)的相對濕度應(yīng)不小于90%。
    2）高溫恒定：12h±30min，溫度保持在高溫限值±2K范圍內(nèi)，本階段的初和后15min內(nèi)，相對濕度應(yīng)在90%~100%，其余時間相對濕度應(yīng)在（93±3）%。
    3）降溫：
    a)方法1：溫度應(yīng)在3h~6h內(nèi)降到25℃±3K。在初1.5h的降溫速率為溫度變化量Δt除以3小時，在3h±15min（或6小時）內(nèi)溫度達到25℃±3K。在初的15min相對濕度應(yīng)不小于90%外，其余時間的相對濕度應(yīng)不小于95%。

    附錄A 方法1特別適合于由于呼吸作用引起的濕汽滲透樣品，例如在內(nèi)表面形成凝露的內(nèi)空的樣品。

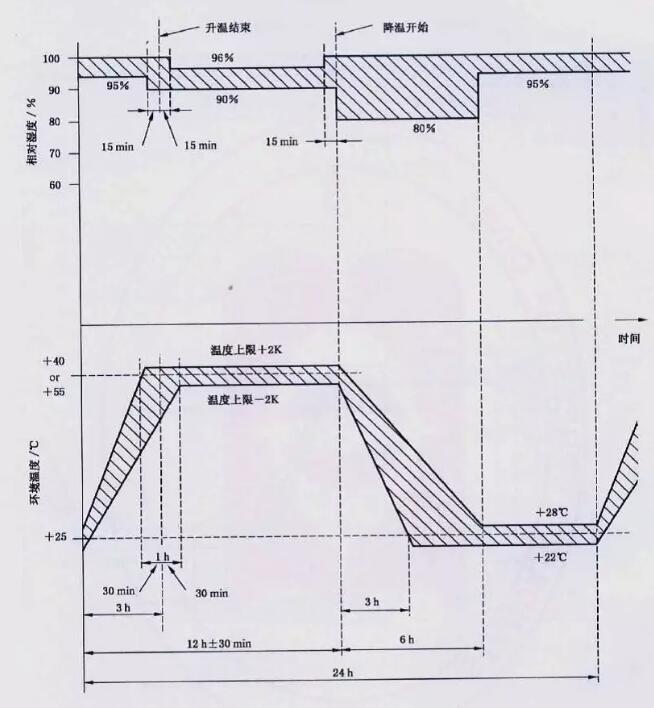

    b)方法2:溫度應(yīng)在3h~6h內(nèi)降到25℃±3K，但沒有類型1中初1.5h的附加要求。相對濕度應(yīng)不小于80%。

    附錄A 方法2對于其他樣品有很好的重現(xiàn)性。

    4) 低溫恒定：溫度應(yīng)保持在25℃±3K，同時相對濕度不小于95%，直至24小時一個循環(huán)結(jié)束。
    4、恢復(fù)
    1）試驗用的標(biāo)準(zhǔn)大氣條件下（GB/T2421-1995中5.3）

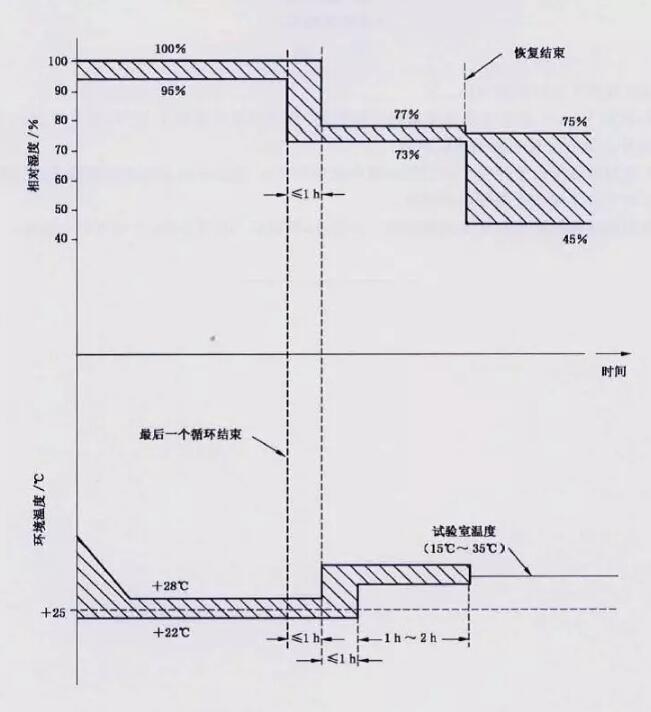

    2）受控的恢復(fù)條件下（GB/T2421-1999中5.4.1），在1h之內(nèi)，將相對濕度降至（75±2）%，然后再在另外的1h將溫度調(diào)整到實驗室溫度±1K。對大件試驗樣品，有關(guān)標(biāo)準(zhǔn)可以允許有較長的轉(zhuǎn)換時間。

    編者按：很多具體行業(yè)的標(biāo)準(zhǔn)或者試驗要求都引用這一標(biāo)準(zhǔn)，但是對于這個標(biāo)準(zhǔn)，尤其是在穩(wěn)定階段和升溫升濕或者降溫降濕段，出于縮短試驗時間或某種目的，盲目的修改升降溫的時間和速率，導(dǎo)致超出試驗設(shè)備能力范圍，試驗曲線無法滿足預(yù)期。

    5 高低溫試驗箱——構(gòu)造要求
    5.1 溫度能在25℃±3K和規(guī)定的高溫之間循環(huán)變化，且其容差和變化速率符合7.3，圖2a)或圖2b)的規(guī)定。
    總的溫度容差±3K是考慮到了測量的誤差、溫度的緩慢變化以及工作空間內(nèi)的溫度變化而確定的。但是，為了維持相對濕度在規(guī)定的容差范圍內(nèi)，在任意時刻工作空間內(nèi)任何兩點之間的溫度差必須維持在一個較小的范圍內(nèi)。如果溫度差超過1K，濕度條件就達不到要求。為了維持規(guī)定的濕度，溫度短時波動必須維持在±0.5K范圍內(nèi)。
    5.2 工作空間的相對濕度能夠保持在7.3圖2a）或圖2b）（當(dāng)適用時取可用的）所給定的限度以內(nèi)。
    5.3 注意確保高低溫試驗箱內(nèi)工作空間各點條件均勻，并且應(yīng)與適當(dāng)放置的溫、濕度傳感裝置附近的條件盡可能接近。高低溫試驗箱應(yīng)滿足GB/T 2424.6-2006中相應(yīng)的性能要求。
    5.4 受試樣品不應(yīng)受到來自試驗箱調(diào)節(jié)過程的熱輻射的影響。
    5.5 用于保持箱內(nèi)濕度的水，其電阻率應(yīng)小于500Ωm。
    箱內(nèi)凝結(jié)水應(yīng)及時排出，在純化處理前不得再使用。
    應(yīng)采取措施保證冷凝水不會滴落在試驗樣品上。
    5.6 受試樣品的大小、性質(zhì)或電氣負載不允許明顯地影響到箱內(nèi)條件。
    現(xiàn)在一般的 高低溫試驗箱都可以滿足這些要求了。
