1、范圍

    本標準規定了汽車零部件低溫貯存和低溫工作的試驗方法。
    本標準適用于不同車型汽車零部件低溫貯存和低溫工作的試驗。
    產品在低溫中工作的，在低溫中檢測的，在低溫試驗后立即檢測的，一些機械運動部件在低溫中運動的，都屬于低溫工作的范時。

    2、引用標準

    下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準。然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的新版本。凡是不注日期的引用文件，其新版本適用于本標準。下面列出的是主要參考的部分標準。
    QCT198--1995 汽車用開關通用技術條件
     QCT413-2002 汽車電氣設備基本技術條件
    GBT2423.1--2001 電工電子產品環境試驗第2部分：試驗方法試驗A：低溫
    Q/Q-J01.121-2005 汽車AM/FM放大器檢測規范
    Q/Q-J01.218-2006 汽車零部件高溫貯存試驗方法
    Q/Q-J01.217-2006 汽車零部件高溫工作試驗方法

    3、技術要求

    3.1產品的文件
    產品應符合本標準及各分類產品標準的要求，并應按照規定程序批準的圖樣及設計文件制造。
    3.2試驗前后檢測環境條件

    在下述大氣環境條件下，見表1，產品應保證具有額定數值。

    3.3產品的溫度范圍

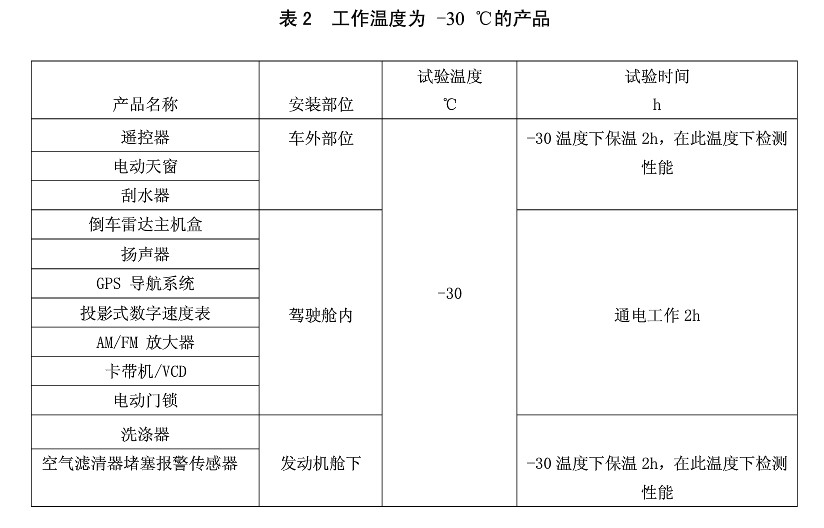

    汽車所有零部件的低溫貯存溫度設定為-40℃，其具體要求做試驗的產品參考Q/BYDQ-J01.218-2006汽車零部件高溫貯存試驗方法；汽車所有零部件的低溫工作溫度設定為-40℃和-30℃，其具體要求做試驗的產品參考Q/QJ01.217-2006汽車零部件高溫工作試驗方法；在本試驗方法中，會把低溫工作溫度為-30℃的產品羅列出來，見表2，其它的產品低溫工作溫度為-40℃。

    注：
    1)其它沒有提及的產品，如果工作環境和以上產品的工作環境相似的，優先采用以上數據；特殊的產品根據其特性，制定相應的工作方法和工作時間(例如：機械運動部件，應根據其運動周期數來確定其相應的工作時間)。
    2)本試驗方法中所涉及到的產品試驗溫度是參考某車型而確定的，當其他車型的產品安裝部位有變化時，可參考具體安裝部位來設定溫度。
    3.4產品的工作電壓范圍

    產品的標稱電壓為：12V，其工作電壓范圍見表3。

    3.5單、雙線制及搭鐵極性
    產品可做成單線制或雙線制。做成單線制時，應使其負極搭鐵。
    3.6旋轉方向
    產品軸旋轉方向一般宜采用順時針方向，其旋轉方向的判定方法：
    1)電機一從驅動端視；
    2)分電器一從分火頭端視；
    3)兩端帶軸伸的電機和上述以外的其他產品由制造廠規定；
    4)對旋轉方向為逆時針的產品和兩端帶軸伸的電機，應在產品的驅動端或其他明顯部位標出表示旋轉方向的箭頭。

    4、試驗方法

    4.1通用試驗條件
    4.1.1試驗用文件
    試驗用文件應按3.1.1條規定，一般應有產品技術條件和產品外形圖。
    4.1.2試驗前后檢測環境
    產品的試驗前后檢測環境選擇參考3.1.2。
    4.1.3溫度偏差
    試驗方法中無溫度偏差規定時，宜采用±2℃。
    4.1.4試驗電壓
    試驗電壓未特別注明時，12V車系工作電壓為13.5V±0.5V。
    4.1.5試驗用儀表
    試驗時所用電壓表、電流表應不低于0.5級，轉速表精度應不低于1%。
    4.1.6試驗用設備
    4.1.6.1試驗用直流電源用汽車蓄電池或波紋系數不大于0.1%的整流穩壓電源，或上述兩種電源并聯工作。
    4.1.6.2對試驗設備及工具有特殊要求時，應在產品標準中規定。
    4.2試驗前檢測
    按產品相關規范規定對試驗產品進行外觀檢查及電氣和機械性能的檢測：
    1)產品外形用通用或專用量具檢測，外觀和標志用肉眼觀察法檢查。
    2)電氣性能參數的檢測方法應在產品標準中規定。
    3)產品檔位轉換力、機械緊固件的擰緊力矩宜采用扭力扳手測量。
    4.3主要試驗參數設置
    4.3.1試驗溫度：低溫工作溫度為-30℃的產品參見表2，其它未注明的產品溫度都為-40℃。
    4.3.2試驗時間：如果上述表中備注欄目中有標注時間參數的就以此參數為準，如果備注欄目中沒有標注時間參數的就以下列參數為準：
    1)產品的低溫貯存時間為8h；
    2)產品的低溫工作時間為2h；
    3)有些產品的低溫工作因為很難實現，所以只在低溫下檢測性能，這時產品在低溫中保溫2h，然后在此溫度下檢測性能。
    4.3.3當以上所給的時間對試驗產品不適宜時，相關規范可規定其他試驗時間。
    4.4試驗中產品的性能
    4.4.1產品的電氣性能，通電工作時，額定負載及工作檔位應符合各類產品標準的規定。
    4.4.2產品的機械性能，開關類部件，產品的檔位轉換應靈活、無卡住現象，定位應明確可靠。對具有自動復位檔位的開關，當外力消除后應能自動復位；產品檔位轉換力(或力矩)應符合各類開關標準的具體規定；其它機械運動類部件，其運行應該順暢，無卡住、脫離等異?，F象，定位應明確可靠。
    4.5試驗后恢復及檢測
    4.5.1試驗樣品應在3.2條件下恢復足夠時間，使試驗樣品達到溫度穩定，恢復時間少為1h，當幾個試驗樣品同時進行試驗，而1h的恢復時間又足夠時，則長恢復時間為2h所有測量必須在這一時間結束前完成。
    4.5.2若相關規范有要求，可在恢復期間對試驗樣品通電或加負載，并連續地進行測量。
    4.5.3當以上所給的標準條件對試驗產品不適宜時，相關規范可規定其他恢復條件。
    4.5.4試驗后檢測與4.2檢測項目一樣，用來做對比。
