塑封材料中的釋氣現象是材料中捕獲氣體的緩慢釋放。捕獲氣體的來源主要分為兩個方面，一是在組裝過程的環(huán)境中封裝吸收氣體，通常有如氧氣、氬氣、二氧化碳、氫氣、甲烷、氨氣及水汽等；另一來源是工藝殘留和材料成型、封裝和組裝過程中的化學反應。工藝殘留的氣體包括異丙醇、丙酮及三氯乙烯等。
    那么對于材料釋氣，尤其是在真空環(huán)境中，釋放的氣體會影響器件的功能，嚴重時將導致產品的可靠性。美國材料試驗學會（ASTM）標準中的測試方法（ASTME 595-07）規(guī)定了聚合物材料釋氣的測試方法。標準中規(guī)定了兩個重要參數：總質量損失（TML）和可凝揮發(fā)物（CVCM），而水汽回收量（WVR）則作為可選參數。

    1、總質量損失、可凝揮發(fā)物和水汽回收量

    a)總質量損失（TML）。試樣在規(guī)定的溫度和工作壓力下，放置規(guī)定的時間后，釋氣逸出物質的總質量。根據樣品試驗前后所測質量差計算獲得，表示為樣品初始質量的百分比。
    d)可凝揮發(fā)物（CVCM）。試樣在規(guī)定的溫度和工作壓力下，放置規(guī)定的時間后，在收集板上收集到的可凝揮發(fā)物的數量。根據樣品試驗前后所測質量差計算獲得，表示為樣品初始質量的百分比。
    c)水汽回收量（WVR）。樣品完成規(guī)定的溫度、濕度條件處理后，回收的水汽數量。WVR是根據CVCM和TML試驗后的質量，與再暴露于溫度為23℃，相對濕度為50%環(huán)境下24h后樣品的質量差獲得。

    2、材料釋氣試驗程序及計算方法

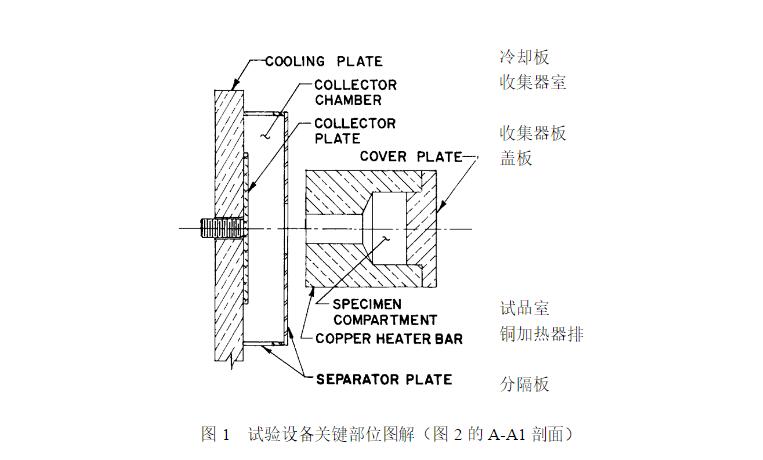

    ASTM E 595-07對于釋氣測試設備的關鍵部位有明確要求，結構如圖1所示。測試裝置包括兩根通過電阻加熱的銅棒、樣品腔和收集腔。收集腔中包含一個恒溫25℃可拆卸的鍍鉻收集盤。

    釋氣測試之前，樣品在50%RH、23℃條件下預處理24h并稱重，樣品與樣品舟（鋁箔盒）一起稱重，同時對收集板也需進行稱重，并裝入冷卻板。然后將材料放在125℃、＜7×10-3Pa（5×10-5torr）的條件下保持24h，從樣品中釋放出的蒸汽進入收集板。24h后，將樣品和收集板移出后放入裝有活性硅干燥劑的干燥箱內，冷卻至室溫后稱重（不超過0.5h），測定TML和CVCM。而對于WVR，則將上述樣品再放回50%RH、23℃條件下24h后稱重計算。
    總質量損失（TML）由下式計算：
    其中，S1是樣品原有質量，L是樣品損失質量。由于樣品是和鋁箔盒一起稱重，因此原有質量和終質量均包含了鋁箔盒的質量B1，為了計算樣品的質量，需把原有質量減去鋁箔盒的質量；
    可凝揮發(fā)物（CVCM）由下式計算：
     其中，C0是凝聚物的質量（收集板的終質量CF和收集板的初始質量C1的差）；
      而對于水汽回收量（WVR）由下式計算：
    其中是樣品放回50%RH、23℃條件下保持24h后的質量，SF為真空暴露后的質量。

    3、材料釋氣試驗注意事項

    a)只有樣品加熱溫度為125℃和手機板溫度為25℃的條件下，材料的釋氣特性才能比較。如在其他溫度下，被試樣品只能與再同樣溫度下試驗的其他材料進行比較；
    b)可凝揮發(fā)物的測量也只能在溫度為25℃下，并具有相同幾何形狀和表面材料的收集板才能比較。在非標準條件下獲得的數據必須清楚地注明試驗條件。
    c)在24h的溫度和濕度暴露時，所有樣品可放在開口的玻璃器皿中，這個玻璃器皿在樣品暴露后應該用蓋子蓋上。打開器皿蓋子后，每個樣品必須在2min內稱重，已盡量減少在非受控條件下吸收或失去水分。
    d)稱重的溫度必須控制在23℃，與保持24h時的溫度相同。
