恒溫恒濕試驗箱冷熱旁通回路設計方法

作者： salmon范編輯：瑞凱儀器來源： litaoweb.cn 發布日期： 2020.09.21

恒溫恒濕試驗箱的冷熱旁通回路是將熱旁通當成冷旁通的模擬負載，在制冷系統僅開啟冷熱旁通回路時能維持壓縮機的吸氣壓力。不同的壓縮機對運行壓力不同的要求，根據這個要求去計算熱氣旁通的流量，有兩種選擇可以考慮。一是直接對制冷配件生產商提供的熱氣旁通閥進行選型；二是通過截取一定長度的毛細管來達到熱氣旁通的目的。冷氣旁通的作用是維持壓縮機合理的吸氣溫度，避免壓縮機吸氣過熱，本質上是一個膨脹節流閥，同時為避免壓縮機的濕壓縮，冷氣旁通的選擇計算必須與熱氣旁通匹配。
恒溫恒濕試驗箱熱氣旁通直接選擇制冷配件商提供的熱氣旁通閥件時，根據制冷系統制冷量要求，按照配件商提供的選型軟件或資料對應計算選型。需要注意的是不同的制冷工質，在不同的冷凝溫度下有不同的修正因數。如丹佛斯系列熱氣旁通閥（見表1）。

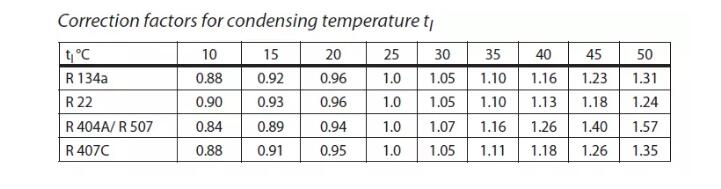

表1 danfoss熱氣旁通閥修正因數

在考慮修正因數之后，選擇熱氣旁通閥負荷值與壓縮機制冷量對應的型號。
選型現有的品牌閥件相對簡單方便，但受限于各廠商的型號設計，很多時候并不能很恰當?shù)钠ヅ渲评湎到y(tǒng)所需要的旁通負荷值，只能做近似設計，將制冷系統設計的卸載運行壓力提高或降低來匹配既有的品牌型號的熱氣旁通閥，這有違設計的初衷，即使不影響系統的安全穩定性，對長期的經濟性也不利,而且可靠的品牌閥件成本不菲。自制毛細管價格低廉，同時穩定可靠，能更簡便、貼切的匹配制冷系統所需要的旁通負荷量。
