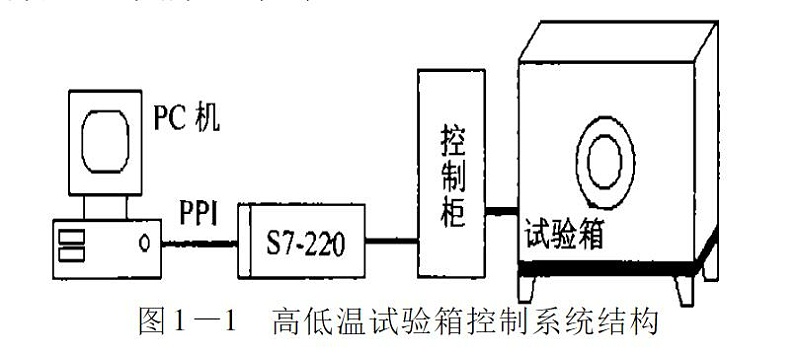

圖1—1所示控制系統中,試驗箱體積為3m3,試驗箱的加熱器和制冷機組等設備的控制由西門子PLCS7-200通過控制柜實現。而上位機由PC機構成,其主要任務是由PLC通過PPI電纜實現自由端口的通信,并根據現場數據進行溫度控制的決策、數據管理和圖形顯示等。
高低溫試驗箱的溫度控制范圍是-100~+200℃,精度為±1℃。

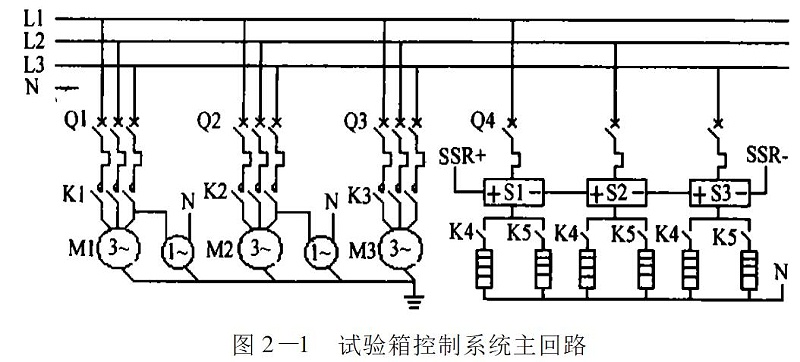

試驗箱的控制原理是,首先根據實際要求的控機組。其次,根據試驗箱的設定溫度與實際溫度的比較,進行控制算法運算。后控制SSR的導通率進行試驗箱的加熱控制。

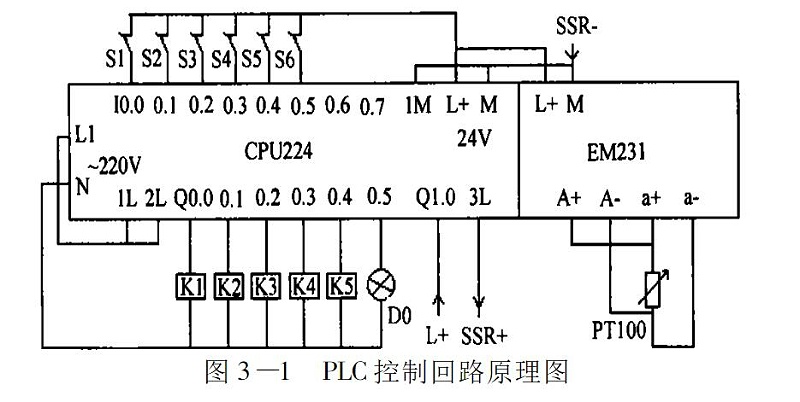

該控制系統中,筆者根據試驗箱系統的被控設備數量及特點,選用PLC的CPU模塊為S7-200(14點DC輸入,10點繼電器輸出),擴展模塊為EM231(2路Pt100溫度測量模塊)??刂苹芈吩O(shè)計見圖3—1所示。

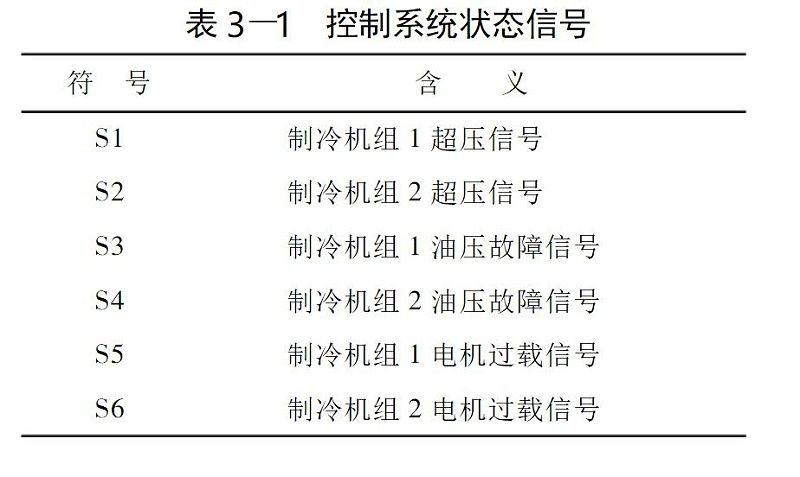

圖3—1控制回路中,試驗箱的溫度由Pt100傳感器通過EM231獲得,Pt100采用三線制接法以保證測量精度。輸出端Q0.0和Q0.1分別控制2臺制冷機組;Q0.2控制試驗箱室內風機;Q0.3和Q0.4分別控制2套電加熱器;Q0.5控制試驗箱室內照明。電加熱器的加熱控制由Q1.0通過SSR實現。輸入端I0.0~I0.5用于輸入控制系統的狀態信號S1~S6,其含義如表3-1所示。

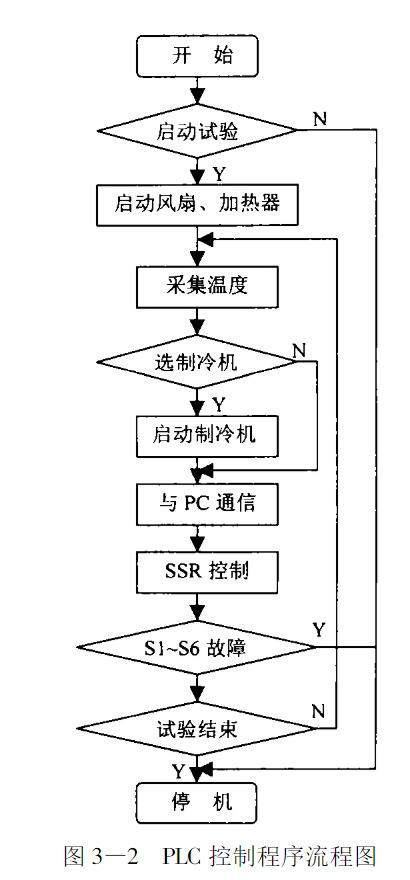

系統的溫度控制算法由上位PC機實現,運算結果通過PPI電纜送給PLC,終由Q1.0控制SSR。PLC控制程序流程見圖3-2所示。
對于溫度試驗箱控制系統,其被控對象為一階慣性加純滯后環節。為了實際調節方便,仍然采用常用的PID算法實現溫度控制,但在整個控制過程中,對PID參數的整定進行了認真分析,并設計了一種PID參數生成器,使系統的溫度控制效果得到很大改善。

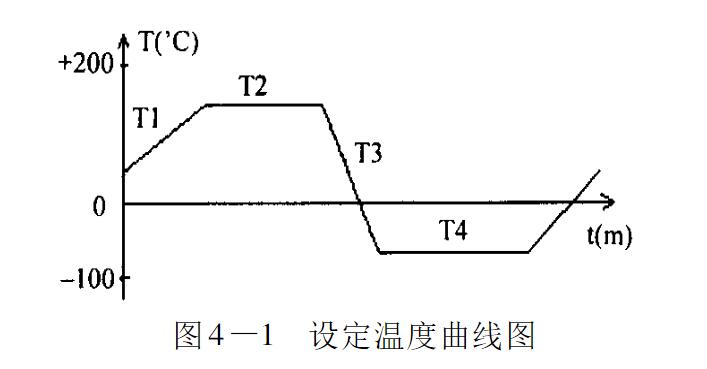

溫度試驗箱在試驗過程中的溫度控制是按設定曲線進行的,如圖4-1所示。該圖是一個試驗曲線實例,共包含4個控溫段:上升段T1、恒溫段T2、降溫段T3和恒溫段T4。顯然,為使實際的控溫曲線跟蹤好設定曲線,且保證在T2和T4段系統無差,達到系統要求的控溫精度,PID算法的參數整定十分關鍵。由于試驗箱的溫度對象參數既要隨著試件的種類和多少改變,也要隨著投入的加熱器和制冷機組多少而改變,在整定PID參數時要根據不同情況加以調整。為此,設計了一個溫度控制PID參數生成器,用來根據不同的控溫段和試驗情況來生成不同的PID參數。設第n個控溫段的PID參數分別為Pn,In和Dn,則該控溫段的控制參數由下列矩陣確定:

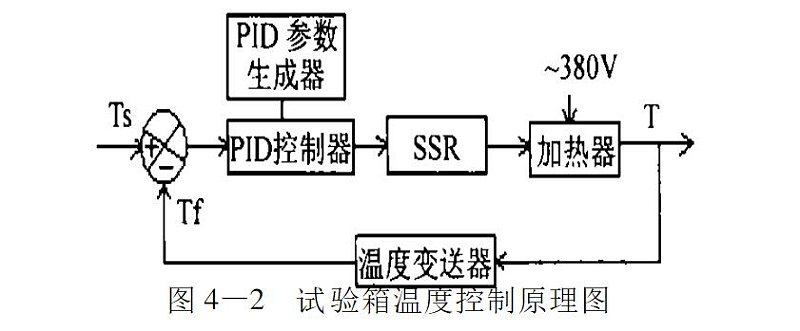

式(4—1)中,P0,I0和D0分別為系統的基本PID參數;Fn(P),F(xiàn)n(I)和Fn(D)分別為第n個溫控段與試驗情況相關的P、I和D參數的系數函數?;赑ID參數生成器的實現,通過上位PC機編程很容易實現,當然,一些相關參數還是要通過實際系統的調試獲得。另外,實際應用中我們采用增量式PID算法,而輸出采用位式輸出,即在時間周期T內,按照PID輸出的歸一化結果(0~1)去控制SSR的導通時間,從而實現溫度調節。試驗箱溫度控制系統的控制原理如圖4—2所示,Ts為設定溫度;Tf為實際溫度。
