高低溫試驗箱非散熱與散熱樣品試驗方法應用對比

作者： salmon范編輯：瑞凱儀器來源： litaoweb.cn 發布日期： 2020.06.04

高低溫試驗箱的制造和確認按照GB/T 2424.5和GB/T 2424.7的規定進行。
    高溫和低溫試驗導則見GB/T 2424. 1，總則見GB/T 2421.3)
    只有在以下情況下，才認為試驗樣品是散熱的：當溫度達到穩定時(見GB/T2421中相應內容)，在自由空氣的條件下(例如，低氣流速度循環)測量的試驗樣品表面熱點的溫度超過試驗樣品周?chē)諝鉁囟?K以上。當相關規范要求進行貯存或運輸試驗，或未指定在試驗期間施加負載，低溫試驗Ab是適用的。
    1、工作空間是高氣流速度或是低氣流速度的確定
    在測量和試驗的標準環境條件下(見GB/T2421)，以及氣流速度<0.2m/s，按照待試驗的低溫條件下的規定給試驗樣品通電或加電氣負載。
    當試驗樣品的溫度達到穩定，應使用合適的監測裝置測量試驗樣品上或其周?chē)舾蓚€(gè)有代表性的位置的溫度。之后，每一個位置的溫升應予以記錄。
    開啟試驗箱的通風裝置使空氣循環，當溫度達到穩定時，重新測量上述位置處的溫度。如果此次測得的溫度與上次無空氣流動時測得的溫度相差超過5K(或相關規范規定的其他值)，應在檢測報告中記錄這些溫度值，并且認為該試驗箱具有高氣流速度循環。然后給試驗樣品斷電，并去掉任何負載條件。
    2、非散熱試驗樣品的試驗
    在溫度漸變?cè)囼?yàn)Ab中，試驗樣品放人處于試驗室溫度的高低溫試驗箱中，然后慢慢降低試驗箱中溫度，防止由于溫度改變而對試驗樣品產生有害作用。建議采用高氣流速度循環，因?yàn)檫@樣可以減少達到溫度穩定所需要的時間。
    3、散熱試驗樣品的試驗
    試驗Ad和試驗Ae描述了散熱試驗樣品在低氣流速度循環下的試驗程序。這允許試驗樣品的局部發熱點在其內部擴展的情況，類似于安裝后的產品在應用中發生的情況。
    4、溫度監控
    應使用溫度傳感器來測量試驗箱里的空氣溫度，溫度傳感器的位置離試驗樣品的距離應確保其受熱擴散的影響可忽略不計。應適當注意以避免熱輻射影響這些測量，更多信息見GB/T2424.5。
    5、包裝.
    對于貯存和運輸試驗，設備可以帶包裝進行試驗。然而，由于本部分規定的低溫試驗是穩態試驗，設備終將穩定在試驗箱溫度，所以，應去掉包裝進行試驗，除非相關規范要求帶包裝，或者發熱元件是與包裝合為一體的。

6、圖示

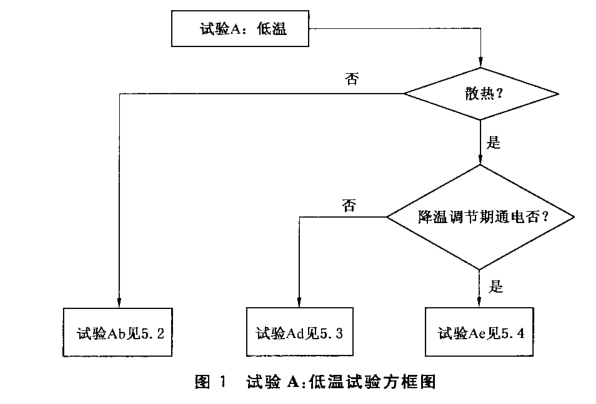

低溫試驗方框圖
