近日，瑞凱儀器客服接到深圳某電子產品廠家的高低溫濕熱試驗箱售后質詢，該高低溫濕熱試驗箱是2005年從我司購買的三綜合試驗設備，是目前該企業試驗類設備中價值的設備。由于長時間超負荷使用，造成以下故障:
    (1)低溫級系統的預冷器進氣端接口在運行時被振裂，導致低溫級系統R404A制冷劑泄露;
    (2)壓縮機冷卻風機卡死停轉。

    1、故障分析

    (1)此臺設備是該企業關鍵設備，停機后對生產造成很大影響，因預冷器接口以前已經有兩次震裂，經過了兩次焊接后表面已經氧化嚴重，無法再焊接修復，所以只能更換預冷器。但如果不采取措施，新購置的預冷器依然有振裂的可能，一振裂，就造成R404A制冷劑泄露，由于此制冷劑為目前進的環保制冷劑，價格昂貴。為確保新購置的預冷器不被振裂，能夠長期正常運行，決定對新購置的預冷器進行技術改進，重新焊接、加固，使其端口沒有明顯的振動。
    (2)把壓縮機冷卻風機拆下來分析原因，發現電機沒有滾珠軸承，而是使用筒瓦軸承，由于長時間高溫運行筒瓦產生了變形，風機在轉動時風機軸來回?fù)u擺形成死點，筒瓦軸承屬于一次性產品，無法修理，只能更換。經與我司技術工程師聯系，該風機為墨西哥生產配套，購買周期不能確定，價格昂貴。所以決定用國產風機代替，但這臺風機電壓為單相220 V，國產的220 V同功率、同體積的風機找不到，體積大小一樣的功率又很大，不能直接代替，后找到一臺三相380 V風機，各項參數可滿足需要，但是原控制線路不能滿足，必須改造控制回路，滿足設備需求。

    2、實施方案

    (1)堆焊加固。新購置的預冷 器進氣端是用高溫自動焊的工藝焊接成型，焊層較薄，強度不夠，裝在震動較大的設備上容易震裂。這次采取了銀焊條堆焊加固工藝，對其焊接點進行二次堆焊，使焊層厚度達到原來的3倍，抗震裂的能力大大提高。
    (2)端口加固。為了使焊接后的端口更加結實牢固，在預冷器殼體和壓縮機排氣管的焊縫位置加裝防震加強筋4道，成十字對稱型。這樣一來，在加厚焊接的基礎上又多了一道防震動移位的措施。
    (3)加緩沖墊。舊的預冷器固定方式為抱卡固定，預冷器端口隨設備底座震動較大，震動時沒有緩沖余量，易與壓縮機排氣管形成共振，從而對預冷器端口造成大的沖擊。修理時在原預冷器的兩道固定抱卡下面增設緩沖橡膠墊，這樣即使排氣管震動，預冷器還有一定的緩沖余量，從而減少了震動對管口的沖擊。
    (4 )加固工裝。因壓縮機震動強烈，致使排氣管振幅較大，如果不降低排氣管的振動強度，依然會對預冷器管口有較大的沖擊振動。所以在壓縮機排氣端和預冷器管口端之間加裝了防振動固定工裝。通過對現場的研究，在底座和箱體立柱兩個點加裝了兩套固定工裝，使壓縮機排氣管的振動強度降低，對預冷器管口端的沖擊進一步減弱。

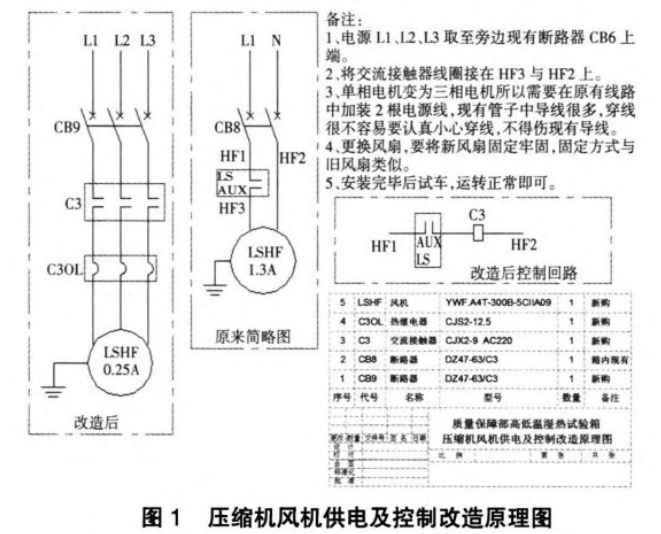

    (5)風機與壓縮機同步工作，先畫出改裝后的圖紙，反復進行了分析推敲可行性。原理如圖1所示。

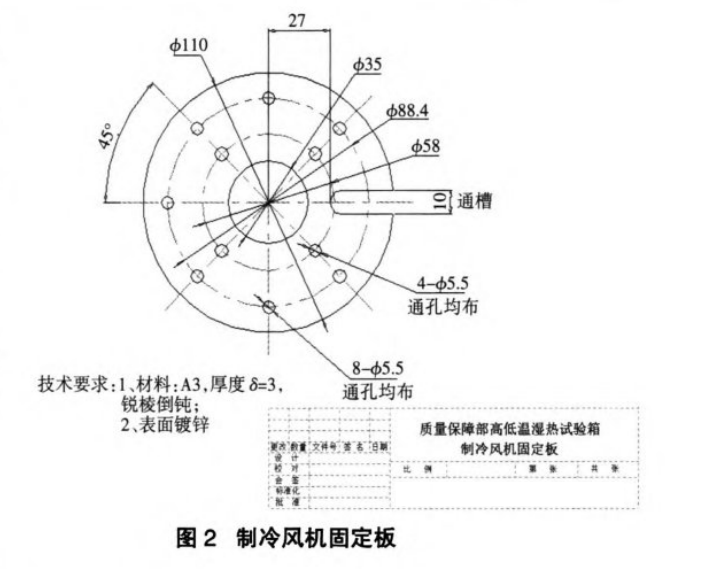

    風機無法直接安裝，但是風機體積與原來的風機體積基本一致，于是決定利用原來固定風機的支架固定風機，拆除了新購風機的保護罩，根據現場情況測繪、制作了風機安裝固定板如圖2所示，利用原來風機的保護罩將風機可靠固定在壓縮機上方，有利于風機發揮好的作用。

    3、結束語

    2015年11月改造完成至今，預冷器管口端沒有明顯的振動，風機安裝完工后運轉正常。為高低溫濕熱試驗箱的正常工作提供了保障，同時也為公司節約了大量的維修同費用。而且此類環測設備有好幾臺，壓縮機冷卻風機有好幾臺，本次改造為后續更換冷卻風機提供了很好的解決方案，截止目前為止， 瑞凱儀器以為該電子制造企業更換了4臺冷卻風機。
