高低溫沖擊試驗箱，又稱冷熱沖擊試驗箱。適用于各類電工電子產品及其他產品、零部件和材料進行高低溫恒定和各種溫度沖擊及溫度變化的可靠性試驗。
    根據工作方式不同，又分為三箱式和兩箱移動式。這里介紹的是兩箱式。設備外形圖如下
    溫馨提示：內容較多，前大半部分為功能介紹（附圖）。如只需知道試驗操作流程，可翻至后部分閱覽。謝謝！
    所謂兩箱式是指設備只有兩個箱體，上層為高溫箱，下層為低溫箱。而測試區域?yàn)槔锩娴臉悠返趸@，通過氣缸帶動鏈條拉動到上層或下層，實現快速溫度轉換。具體說明如下：
    1. 高溫室（儲存高溫的箱體）
    2. 低溫室（儲存低溫的箱體）
    3. 樣品提籃（樣品放置區域）
    4. 控制面板（設備主操作區）

    5. 電源總閘開關（設備的總電源開關）

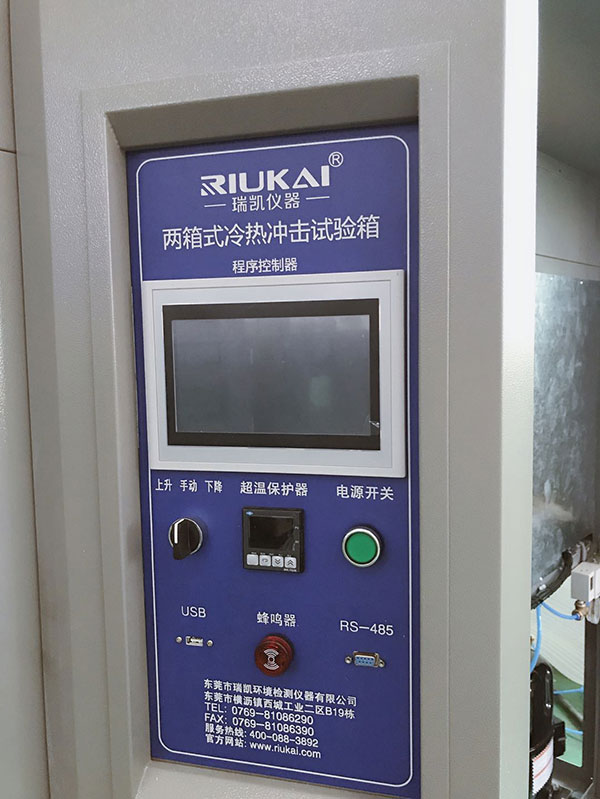

    除了樣品的放置以外，其他主要操作集中在右側的操作面板上。操作面板如下所示:
    1. 控制器（試驗的編輯設置開機等操作內容）
    2. 急停按鈕（緊急情況下按下中斷設備運行）
    3. USB通訊口（接存儲設備拷貝試驗數據用）

    4. 電源開關（設備控制器的開關機按鈕）

    下面詳細介紹一下觸摸屏控制器的內容。

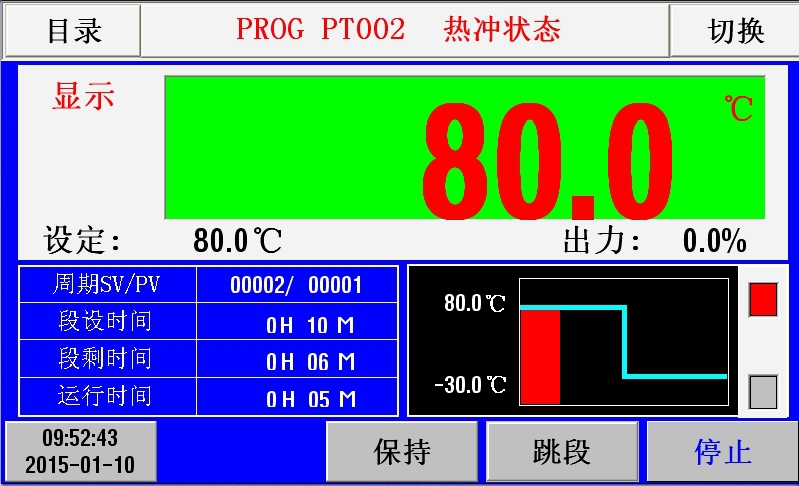

    如下圖，開機到達此畫面，即為主畫面:
    1. 目錄（進入目錄菜單，可以查看設備所有菜單功能）
    2. 切換（點擊一次可切換到詳細監控畫面，再次切換進入曲線界面）
    3. 實際溫度顯示（樣品提籃區域的溫度）
    4. 程式組選擇（在此輸入編號調取需要運行的程式內容）
    5. 當前程式內容圖形

    6. 運行停止按鈕（點此運行或停止試驗）

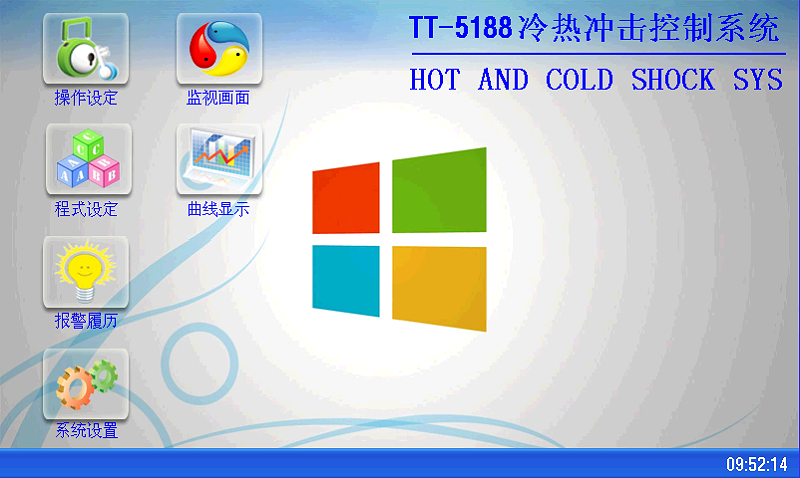

    我們?cè)诨氐侥夸浛匆幌逻@臺設備的所有功能項目：
    1. 操作設定（設備的運行方式、開機方式等內容設定）
    2. 程式設定（編輯運行條件內容、循環內容等）
    3. 報警履歷（歷史報警內容的查看）
    4. 系統設置（時間、語言、預約等內容）
    5. 監視畫面（回上圖所示的主畫面）

    6. 曲線顯示（當前或歷史試驗曲線以及數據存儲顯示）

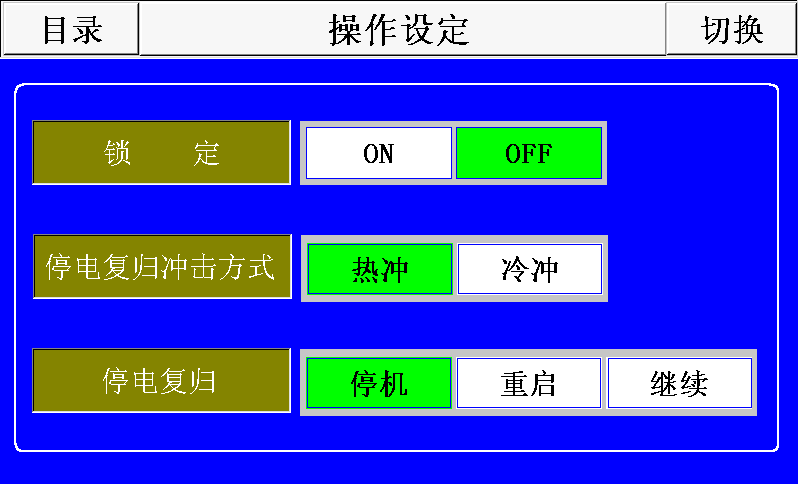

    一．首先介紹操作設定內容：頁
    1. 鎖定（ON/OFF）：主畫面的鎖屏按鈕，相當于屏幕保護功能，防止誤觸。
    2. 停電復歸沖擊方式（熱沖/冷沖）：出現斷電又來電以后設備測試提籃停留在哪個箱體。
    3. 停電復歸（停機/重啟/繼續）：運行中突然停電之后來電的狀態。停機即待機狀態，重啟即重新運行程序，繼續即接斷電前的動作繼續。

    4. 溫度斜率（0.0℃/min）：需要降溫或升溫的速率（可設置數字）。但在兩箱高低溫沖擊來講無此項功能可用，默認設置為0。

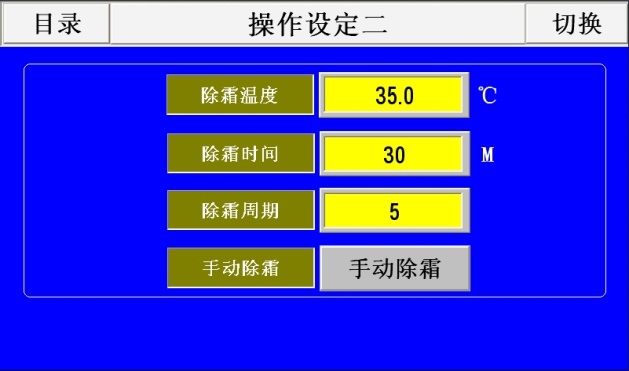

    點右上角切換進入第二頁：操作設定二
    1. 除霜溫度（35℃）：需要除低溫箱里面的冰霜時的溫度（默認35℃或40℃即可）
    2. 除霜時間（30M）：需要除低溫箱里面的冰霜時間（一般除半小時，如果循環周期太長，除一小時也可以，根據實際情況來）
    3. 除霜周期（25）：是指程式循環了多少個周期以后除一次霜，一般25或者30個周期做一次除霜?jiǎng)幼鳌?br>     4. 手動除霜（手動除霜）：如果在運行過程中發現低溫越來越難下去，或者沖擊時間過長，那么一般為低溫箱內結冰霜較多，此時需要人為點一下手動除霜功能來完成除霜工作。
    5. 待機溫度（1℃）：是指進入設定值的±1℃范圍內才開始計保持時間。比如當沖擊低溫-40℃時，實際顯示溫度到了-39℃才開始計時需要保持的時間。

    在此說明：因高低溫沖擊是需要高溫低溫來回循環沖擊，周期一般非常長，所以時間久了以后就類似于冰箱一樣，里面結冰。當結冰比較多以后，冷氣就會很難散發出來，出現降溫異常情況。這也就是需要除霜的目的，除霜的功能作用就在此。那么周期、溫度、時間就如上說明所示設置即可。

    二．程式設定：（此項為關鍵）
    1. 程式編號（指當前頁面內容的編號，需要運行時也是輸入這個編號來調取你所需要運行的程式內容）
    2. 程式連接（一個程式做完可以接下一個程式繼續工作）
    3. 程式選擇（點選黑色框可以切換先低溫→高溫模式；先高溫→低溫模式  兩種選擇）
    4. 周期/終了（30/停止）：可以選擇程式需要循環的周期，注意高溫、低溫沖完算一個周期。停止、除霜后停止，指當試驗結束是直接停止還是除霜后停止，可以自行切換。
    5. 程式名稱：當前編號的程式的名稱，可自行編輯，方便下次調取編號出來，能知道是一個什么試驗。
    6. 下方表格即為程式內容的編輯，設定溫度：需要沖擊的高溫、低溫溫度。時間（注意小時分鐘是分開設置的）：即高溫或低溫需要保持的時間。補償溫度：即多儲存10℃，當沖擊時才能保證達到設定所需要的溫度。默認多儲存10℃即可。
    TS1、TS2（開啟迅控動作開關），此款設備無此功能。
    常溫溫度（沖完高溫或低溫，需要恢復到常溫多少度以及多長時間），此款設備無此功能。
    三．報警履歷
    當設備出現報警，會記錄在此，什么時間開始，什么時間結束，以及內容是什么。當出現報警時，會自動彈出報警畫面，有報警內容標題，以及內容詳細分析和處理方法。
    四．系統設置
    1.預約設定：可輸入一個時間，然后打開后面的預約啟動開關，當?shù)竭_(dá)輸入的預約時間，設備會自動運行，運行的內容為監視畫面當前顯示的程式編號，所以需要人為先輸入所需要的程式編號，再來設定預約時間，并開啟。此項功能針對操作人員不在，又需要在某個特定的時間去運行試驗的情況。
    2. 畫面設定：
    語言的選擇（即控制器語言切換）；
    PID整定按鈕，此項功能為保持溫度不穩定以后可以打開讓設備自動整定穩定，出現溫度不穩定需咨詢我司技術人員，在指導下進行此項功能操作。
    背光時間：輸入一個時間，來設定屏幕亮起的時間，注意單位為S（秒）
    后一項為此設備的IP地址，如果需要連接電腦操作，則對應設置成為此項IP.
    3. 系統維護
    在這項菜單里，我們將相應需要維護的項目內容編輯在此，里面包含維護內容、周期以及方法，方便客戶查看學習。
    五．曲線顯示
    1. 查詢（點擊出現時間框，輸入一個時間，右側的曲線會跳到當前時間坐標，方便查找某一時間的曲線內容）
    2. 下載（在面板上的USB口插上存儲設備，然后點擊下載，會將當前曲線畫面截圖保存下來，注意這里的下載為截取當前顯示的畫面，如果需要下載歷史曲線圖，需要點查詢切到那一時間段的頁面，再下載）
    3. PV、SV分別代表實際值和設定值，如右側所示。
    4. 采樣時間：曲線采樣的周期，可以點選，分別有30S、60S、120S、240S等檔位選擇。
    5. 曲線范圍、曲線時間：右側曲線圖的坐標調整。Y軸曲線范圍：100℃、160℃、220℃、300℃可選；X軸曲線時間：4H、8H、16H、32H、48H可選。通過這兩項功能可以調整到合適查看的位置。
    6. 左右箭頭：可以來回向前或向后翻查曲線。
    7. 數據：做過的試驗也會以數據方式進行存儲，點此進入數據的操作。
    查詢：點開輸入一個開始時間，可以跳轉到此刻開始的數據內容。
    下載：點開下載，出現時間框，注意這里與之前查看的時間框不一樣，這里是時間段，輸入起始時間和結束時間，確定后會下載這一時間段的數據內容。
    清除：點擊清除按鈕，會清除掉所有的歷史數據內容。注意：沒有點清除，也不用擔心，設備內存存滿以后，會自動覆蓋開始的內容。
各項功能介紹完，下面我再說一下如何完整的做一個樣品測試。
    1. 放置樣品至測試提籃（提籃中置物架可上下調整，根據樣品大小自行擺放，注意樣品總量不要超過提籃容積的3/5）并關好箱門。
    2. 打開總閘開關，按電源開關開機（如果設備長時間斷電未用，會出現預熱啟用中，時間2小時，所以斷電時間過長，好提前2小時送電開機預熱，以免耽誤試驗）
    3. 進入目錄，選擇程式設定。進入程式進行試驗程式的編輯
    4. 回到監視畫面，在下方程式組選擇中輸入編輯好要運行的程式編號
    5. 觀察右側黑色框中顯示的圖形是否為需要運行的試驗內容
    6. 確認完成后點擊右下方運行按鈕，確定運行。
    7. 試驗結束以后，觀察顯示的溫度是否回歸安全可操作的范圍，再打開箱門拿取樣品。
    8. 取完樣品及時清理內箱衛生，再關好箱門。
    9. 如長時間不使用（超過一周以上），請按面板上電源按鈕關機，再拉設備下方總閘。
    后注意一點：如果樣品是需要通電或者通訊外接引線，則需要如下圖一樣從測試孔穿線，并將測試孔塞好軟塞，防止漏氣。提籃頂部孔到箱體側面孔中間的下如下圖稍微留長一點（不宜太長），讓提籃上升下降移動時不至于拉扯到線。
