電子及電氣元件溫度沖擊試驗方法

作者： salmon范編輯：瑞凱儀器來源： litaoweb.cn 發布日期： 2020.08.21

    1、引言
    1.1目的
    確定元件暴露于高低溫極值下，以及高低溫極值交替沖擊下所具有的抗御能力。
    1.2 應用
    試驗樣品的失效數應以后檢測為依據。
    2、試驗條件
    2.1極值溫度及循環次數

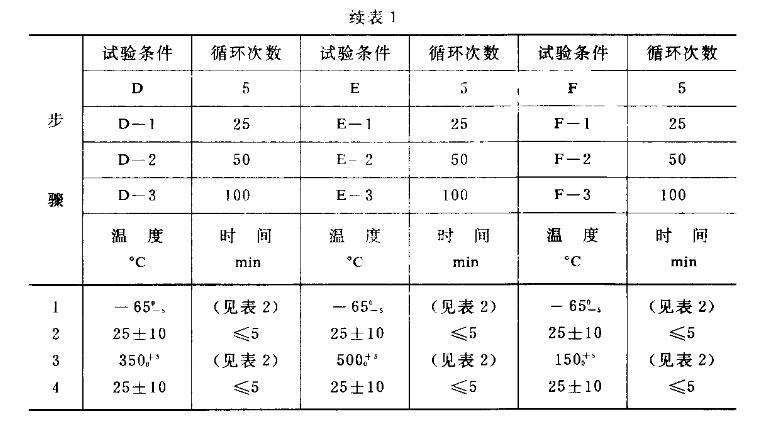

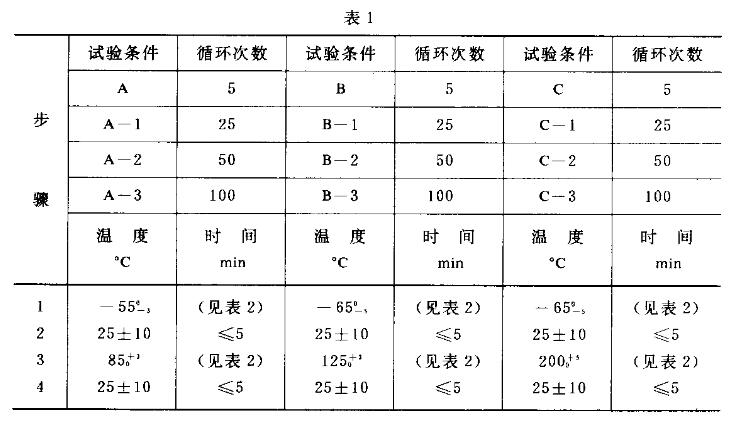

見表1。

極值溫度及循環次數-1

極值溫度及循環次數-2

2.2 極值溫度下的試驗時間

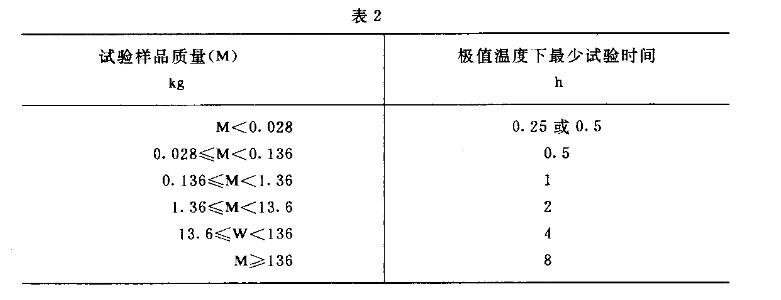

見表2

極值溫度下的試驗時間

    3、對試驗設備的要求
    3.1 高低溫沖擊試驗箱應能提供第2章表1所規定的極值溫度條件。
    3.2 高低溫沖擊試驗箱應符合GJB360. 1-87《電子及電氣元件試驗方法總則》第4.4條a的規定。
    3.3試驗箱應有足夠的熱容量，以便試驗樣品放人試驗箱后，在5min內工作空間就能達所規定的溫度值。
    3.4試驗樣品的安裝和支撐架的導熱率應低，以保證試驗樣品與安裝和支撐架間處于一種絕熱狀態。
    4、試驗程序
    4.1初始檢測
    在試驗的標準大氣條件下，按有關標準的規定對試驗樣品進行外觀檢查和性能檢測。
    4.2試驗樣品的安裝
    試驗樣品的安裝由有關標準規定，當裝入高低溫沖擊試驗箱時，應使氣流暢通無阻地穿過及繞過試驗樣品。
    4.3試驗
    4.3.1將試驗樣品置于低溫箱中，此時，低溫箱的溫度已調至表1規定的極值溫度，并在溫度下按表2規定的時間進行保溫。
    4.3.2保溫時間到，在5min內將試驗樣品從低溫箱移至高溫箱中。此時，高溫箱的溫度已調至表1規定的極值溫度，并在此溫度下按表2規定的時間進行保溫。
    4.3.3保溫時間到，在5min內將試驗樣品從高溫箱移至低溫箱中。此時，低溫箱的溫度已調至4.3.1款的極值溫度，并在此溫度下按4.3.1款的試驗時間進行保溫。
    4.3.4 按表1規定的循環次數，重復4.3.1至4.3.3款。-次循環包括表1中的步驟1至步驟4。初的5次循環應連續地進行。5次循環后，在任何一次循環完成之后都可以中斷試驗。再恢復試驗之前可允許試驗樣品恢復到試驗的標準大氣條件。
    4.4中間檢測
    由有關標準規定
    4.5 恢復
    后循環結束，試驗樣品置于試驗的標準大氣條件下達到溫度穩定。
    4.6 后檢測
    按有關標準規定對試驗樣品進行外觀檢查和性能測量。
    5、失效數據
    由有關標準規定。
    6、采用本標準時應規定的細則
    a.安裝方法(見4.2條);
    b.以字母為代號的試驗條件(見4. 3. 1.4.3.2及4.3.4款);
    c.初始、中間及后檢測(見4. 1.4.4及4.6條)。
