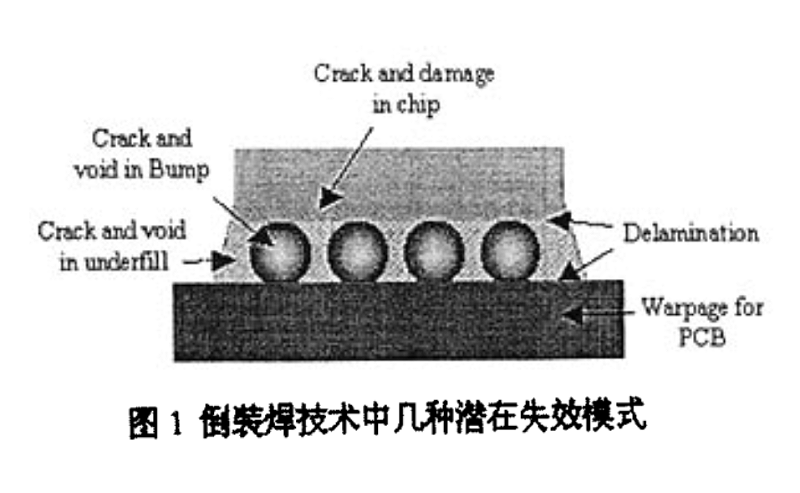

同其他封裝形式相比,倒裝焊技術在電子制造業領域應用更為廣泛,這是因?yàn)樗诔叽?、性能、機動性、可靠性和成本等方面的優勢,這是一種更加先進的封裝技術。在倒裝焊技術中,帶焊點的芯片可以直接焊接到低值有機基板上,如FR-4印刷線路板,然后采用填充物進行密封,與塑封器件類似,填充料密封可以顯著地減少芯片和基板熱膨脹系數(CTE)不匹配而產生剪切應力,從而大大提高焊點的疲勞壽命。盡管如此,在密封填充物、芯片和基板間的界面仍然是主要影響可靠性的問題所在,如芯片裂紋、填充物裂紋和分層等等。裂紋在金屬間化合物(IMC)中很容易延伸并擴張,金屬間化合物通常是在焊點與底層金屬化層(UBM)之間,所以,裂紋和分層影響到焊點疲勞壽命的提高。圖I所示是倒裝焊技術領域中幾種常見的潛在失效模式。

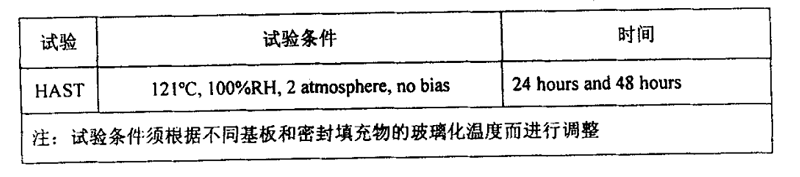

在本文中,HAST作為一個加速環境試驗,用于快速評估倒裝焊接在FR-4 基板上面陣分布焊點的可靠性。該試驗主要是通過加速侵蝕過程,從而大大縮短了可靠性評估時間。本次試驗樣品在經過本文設計的HAST試驗后(見表1), 進行了相關的可靠性分析和失效分析。試驗結果說明HAST能夠作為一個有效的可靠性試驗評價工具用于倒裝焊技術領域。

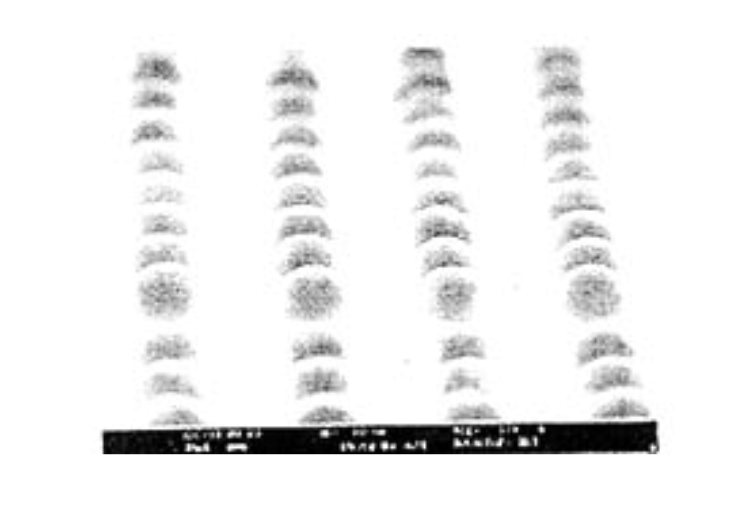

設計成雛菊鏈狀試驗電路的芯片(5。0x5。0mm)組裝到FR4基板上,該芯片采用電鍍基焊點{。藝沉積共晶焊點(63Sn/37Pb),在芯片表面濺射阻擋層Ti-W(1000A)和Cu(4000A), 焊點的平均高度為100μm, 焊點間距為450um,焊點面陣分布數量為I0x10(如圖 2所示)。密封填充物繞芯片邊沿90℃ 注入,然后固化。

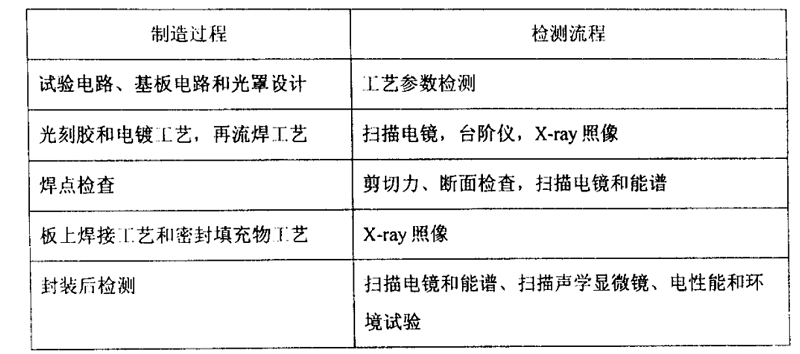

所有試驗樣品都要進行電性能測試和掃描聲學顯微鏡(SAM)檢查,以進行HAST試驗前后的比較。試驗樣品的制造過程和檢測流程見表2所示。

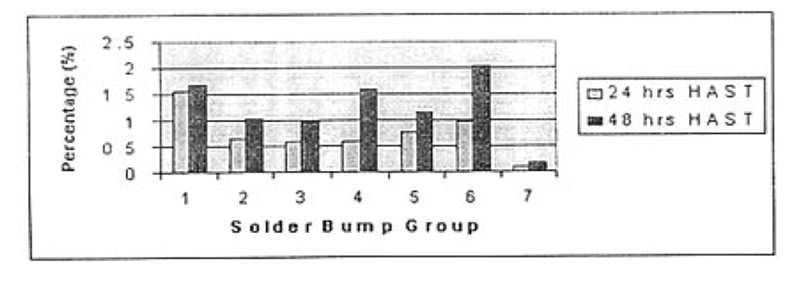

沒有預處理的樣品在分別完成24小時、48小時的HAST試驗后,很快就出現了明顯得空洞,如圖3所示。這些空洞反映了密封填充物的分層,當空洞的尺寸變得越來越大,就會嚴重影響焊點的可靠性,如焊點發生退化,其導通電阻增加。如圖4所示,在分別經過24小時、48小時的HAST試驗后,焊點導通電阻的變化率都有增加。
對倒裝焊技術而言,密封填充物和芯片或基板間的分層和焊點可靠性一直是一個特別重要的課題。對塑封型器件的可靠性評價,多年來-直將雙85試驗作為標準評價試驗工具。本文提出采用加速環境試驗如HAST,對倒裝焊接在FR4基板上面陣分布的焊點進行可靠性評價,試驗結果表明可以代替雙85試驗,將是用于倒裝焊技術領域的-一個有效的可靠性試驗工具。
