1、調試樣機

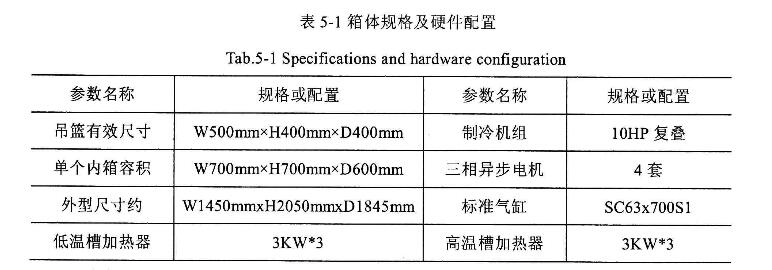

    試驗的吊籃式冷熱沖擊試驗箱主要規格參數和硬件配置如下表所示。

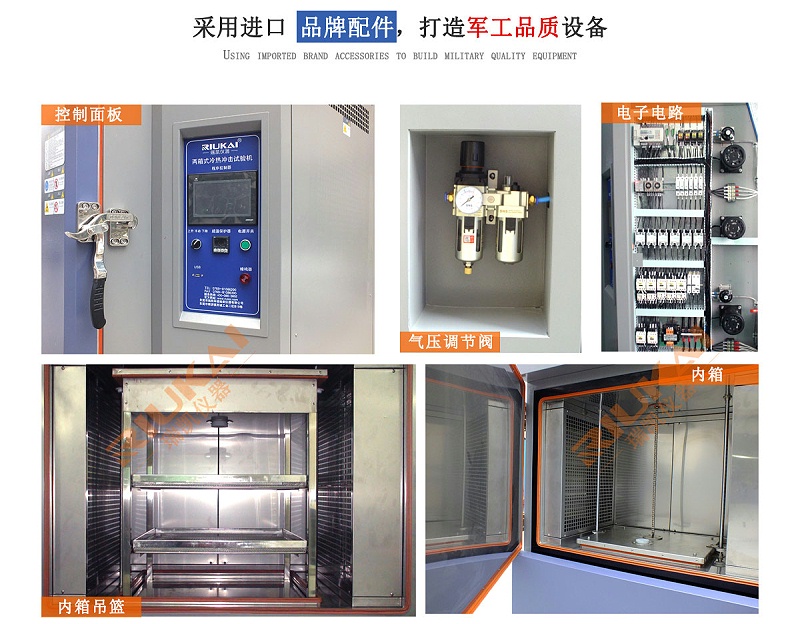

    實物設備及其左剖視圖如下所示：

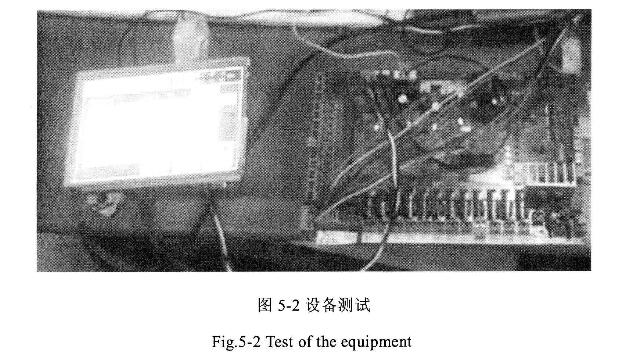

    樣機設備的原控制器為某型號PLC及其配套的HMI，需要用自主研發的控制器的控制信號將其在配電盤的控制信號替換掉，如圖5-2所示，為調試現場一個觸摸式控制器與用于調試的測控模塊。

    2、測試工具

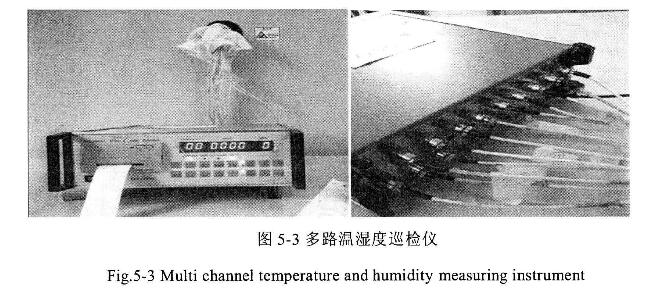

    測試工具是多路溫濕度巡檢儀，如圖5-3所示，29 路PT100輸入（通過設備測試孔測量設備內部溫度），精度是±0.1℃ ，帶有打印機。其讀取傳感器溫度的方式為紙質打印，根據測試標準GB-T5170.2-2008，溫度度讀取頻率為每1min記錄一次，每次時長30min，因此巡檢儀打印機設定為一分鐘打印一次。

    3、傳感器布置

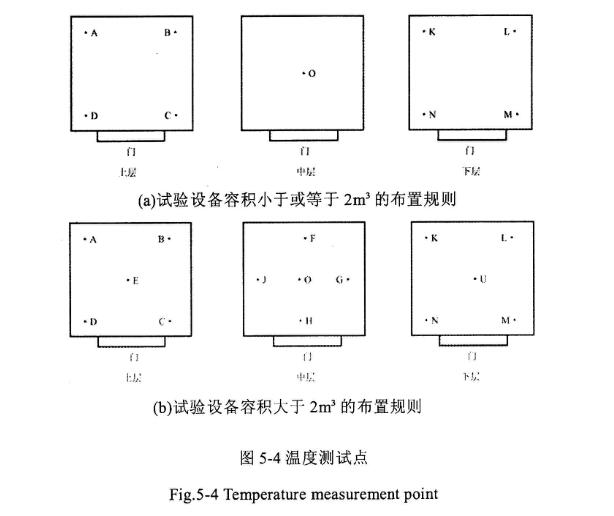

    根據吊籃式冷熱沖擊試驗箱容積的的大小，將工作空間分為上、中、下三層，中層通過工作空間幾何點。將一定數量的溫度傳感器布置在規定的未知數，傳感器不應受冷熱源直接輻射。根據標準GB-T5170.2-2008， 環境試驗設備溫度測量點的規定放置點如下圖所示。

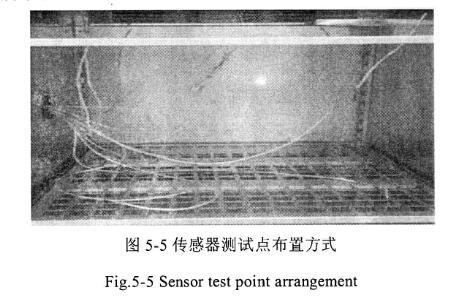

    由于本設計中的試驗對象容積小于2m3，因此只需進行九個溫度測量點的布置，即圖5-4（a）中吊籃式冷熱沖擊試驗箱內上層A、B、C、D，中層0，下層K、L、M、N這個九個點，如圖5-5所示。

    4、溫度標稱值選擇

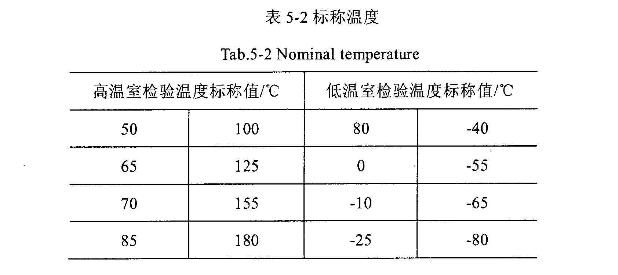

    在吊籃式冷熱沖擊試驗箱溫度可調范圍內，一般選取GB/T2423.1與GB/T2423.2標準中規定的有代表性的溫度標稱值作為設備溫度測量的運行點。現選取的用于檢驗設備的溫度標稱值如下表。
