振動試驗是檢驗產品結構功能和耐久的有效方法，一般包括振動頻率、自由振動、機械沖擊、振動熱循環等試驗，傳統車關鍵零部件都要通過相關試驗，且已經有成熟的測試方法，但電池系統集電、熱、機械等性能于一體，結構復雜，布置位置和環境各異，目前沒有完全成熟和一致的振動試驗方法和標準。本文綜述了國內外新能源汽車用動力電池系統振動試驗標準，對某款純電動汽車電池系統進行振動實驗，對測試結果進行分析和總結。

    1　振動試驗應用背景及試驗技術

    1.1　振動
    振動即物體圍繞平衡位置進行的一種往復運動。振動對產品的主要影響：
    （1）結構損壞，這種破壞包括組成產品的各構件產生變形、彎曲裂紋、斷裂以及疲勞損壞等；
    （2）工作性能失靈，這種破壞一般指在振動的影響下，造成系統不穩定、性能差，有些系統甚至不能工作；
    （3）工藝性能破壞，這種破壞一般指產品的連接部件松動、焊點脫落、螺絲松動、印刷板插腳接觸不良等。
    1.2　振動試驗
    與振動有關的試驗廣義上都可以稱之為振動試驗。按振動試驗的目的不同，振動試驗主要分為：環境適應性試驗、動力學強度試驗、動力特性試驗和其他試驗如振動篩選試驗。按照加載性質不同，振動試驗可以分為：（1）正弦振動，包括正弦定頻和掃頻；（2）隨機振動，包括寬帶和窄帶隨機振動；（3）混合模式振動，如：隨機疊加隨機、正弦疊加隨機、正弦疊加隨機疊加隨機等。一般地說，正弦振動試驗適合于試件的初分析階段，隨機振動適用于終檢驗。
    振動控制儀是通過振動臺上加速度傳感器的反饋信號來調整功率放大器的輸入以達到控制的目的。大多數情況下采用多點控制，針對小臺面和小試驗件也可采用單點控制。按照振動參數的不同，振動試驗的控制方法包括：值控制、平均值控制、小值控制等。
    1.3　振動設備

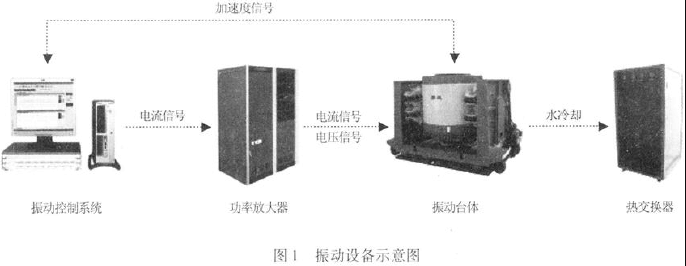

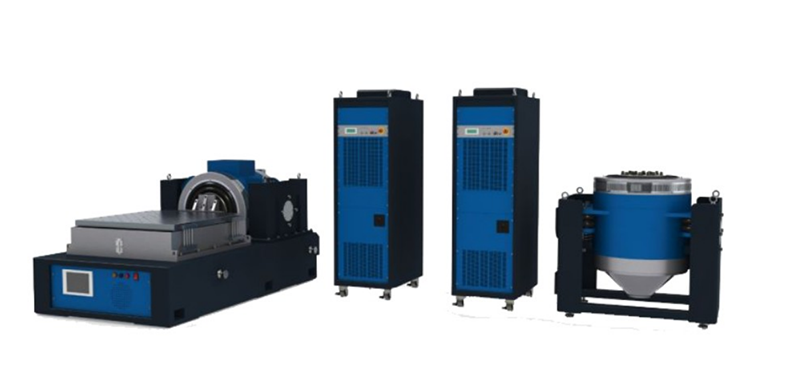

常用振動設備如圖1所示，一般包括電磁振動臺/液壓振動臺、熱交換器、加速度傳感器、振動控制系統、功率放大器等。綜合試驗時，振動臺面置于環境艙中，兩個設備結合處彈性密封。

    2　新能源汽車用電池系統振動試驗標準綜述

    傳統汽車零部件振動試驗國際標準主要有：IEC 60068－2－6（正弦振動執行方法）、IEC 60068－2－64（隨機振動執行方法）、IS016750－3（汽車電子電氣零部件的振動試驗要求）。目前國內外已經發布的電動汽車電池系統振動試驗標準如下。
    （1）UN 38.3主要模擬鋰離子（危險物品）運輸過程中的振動試驗測試規范。試驗分大電池（大于12kg）和小電池（小于12kg，電芯或小電池），振動頻率7～200Hz X，Y，Z 3個軸分別按照一定的加速度進行正弦掃頻，試驗在室溫進行，無高低溫和充放電要求。
    （2）IS012405－1用于規定電動車輛的鋰電池組合系統的測試程序，主要分為一般測試、性能測試、可靠度測試及濫用測試4大類。其中振動試驗屬于可靠度測試項目，主要模擬因表面不平道路和動力驅動所引起的隨機振動，進而造成故障和損壞，分大質量（電池組或系統）和小質量（電子設備或電池系統的零件）兩種測試方法。對于電池系統，測試頻率在200Hz內，X，Y，Z 3個軸，每個軸振動試驗時間為21 h，且隨著試驗樣品的增多試驗時間減少，試驗中有高低溫要求（－40～75℃）。
    （3）SAE J2380用于模擬電動車電池長時間處于路面所引起的振動測試程序，以確保電池的耐振動能力。試驗前后要進行電化學性能的測試和比較，試驗過程中有SOC值和充放電要求，標準中未規定溫濕度變化要求，但通常試驗中按照3個綜合條件進行，即振動、溫度、工況同時進行，測試頻率為10～190Hz隨機振動，X，Y，Z 3個軸，可以選擇正?；蛱娲囼?。
    （4）其他企標如GMW16390，振動頻率范圍寬，8～1000Hz，X，Y，Z 3個軸各振動24 h，試驗樣品數量隨著不同的產品開發階段有所不同，有高低溫要求（電芯或溫度±5℃內），要求充放電。

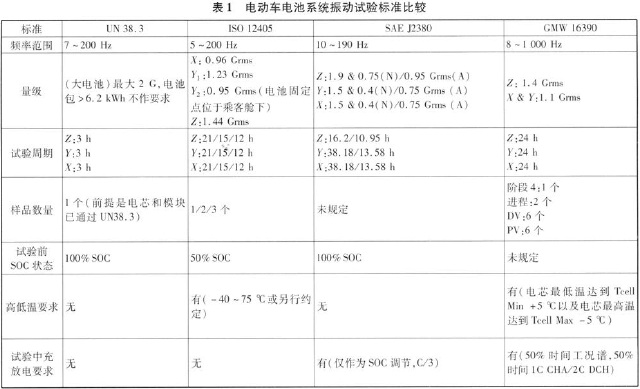

    各試驗標準的具體試驗方法見表1。

    3　電池系統振動試驗

    3.1　試驗準備
    3.1.1　振動實驗夾具的設計與制作
    夾具分為上下兩部分，模擬電池系統吊裝在車身下，設計要求為剛性體，實驗前采用l g加速度在5～250Hz內正弦掃頻，要求其一階共振頻率大于200Hz。
    3.1.2　試驗臺架

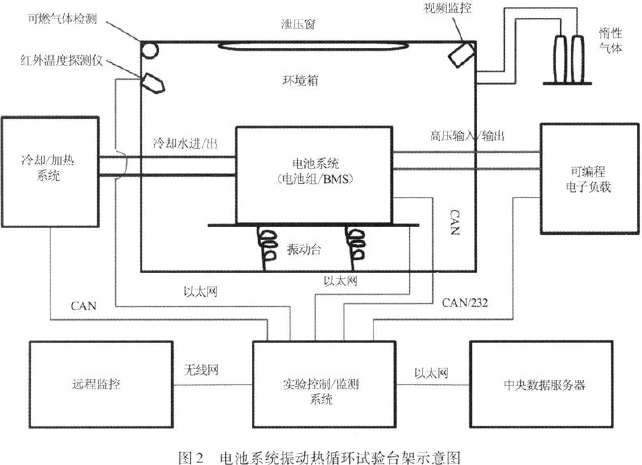

    主要用到的試驗設備有：環境箱、振動臺、控制電腦、水冷機、電子負載、CAN通訊設備（CANa－lyzer）。環境箱主要控制溫度（－40～80℃），振動臺模擬整車行駛過程中產生的振動工況（SAE J2380），電子負載用于電池的充放電，水冷機用于電池系統充放電過程中的熱管理，CANalyzer主要用于與BMS的通訊及主要電池參數的讀取和保存。電池系統振動試驗臺架示意圖見圖2。
    3.1.3　傳感器布置位置
    （1）振動臺上布置2個傳感器，測得的值取平均值后反饋給振動控制臺，按照振動要求輸出；
    （2）夾具上應布置2個傳感器，監控振動從振動臺傳遞到夾具的實際振動值；
    （3）電池與夾具連接處，電池關鍵部位布置傳感器（3～5個）；
    （4）電池外殼表面布置2～3個溫度傳感器。
    3.1.4　試驗記錄
    實驗開始后一定要對關鍵實驗參數進行監控并記錄，包括：
    （1）利用CAN工具讀取并保存電池關鍵參數，包括：電芯及電池系統的溫度、電壓、電流、絕緣電阻值、故障碼（DTC）、荷電態（SOC）、緊急下電（EPO）等；
    （2）監控設備的關鍵參數，如電壓、電流、振動加速度、時間、壓力、頻段、溫濕度、噪聲強度、精度、水壓、流速等；
    （3）監控安全相關的參數，包括溫度、絕緣電阻、可燃氣體濃度、電流限值。
    3.2　試驗方法
    （1）測試前，執行功能測試，包括容量、絕緣電阻、內阻等；
    （2）將電池放入溫濕度控制箱中，溫濕度箱中溫度范圍為－40～85℃，其一個循環過程的溫度變化曲線如圖3所示，按照測試的時間要求，反復執行溫度循環程序，直到振動試驗結束。

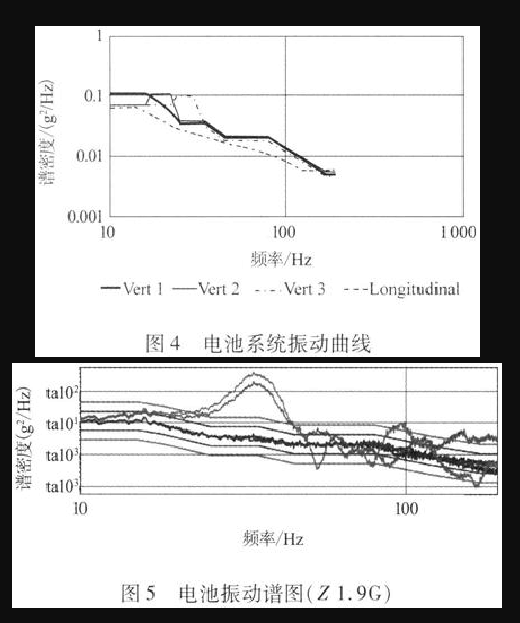

    振動波形為隨機振動，振動曲線與相關參數如圖4所示，試驗采用替代試驗，Z方向10.95 h，X，Y方向各13.58 h，3個方向累積38.11 h。
    （3）測試過程中，在溫度曲線所標出的帶電測試區域執行帶電測試，充放電電流大小為0.1?C，同時開啟冷卻循環水，保證電芯溫度在工作溫度范圍內。
    （4）測試結束后，執行功能測試。
    3.3?試驗結果及分析

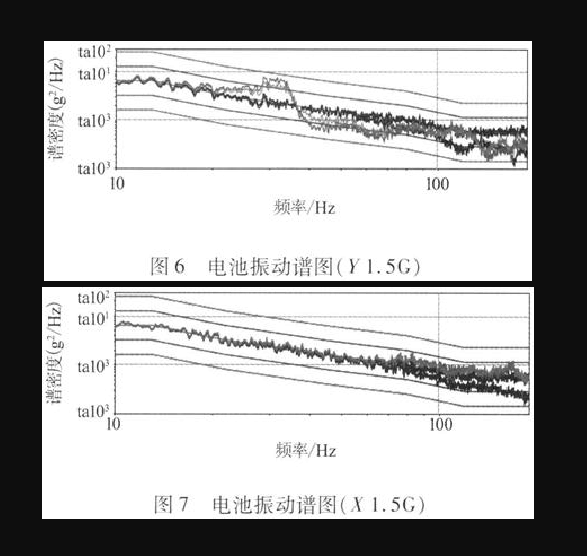

    試驗按照先Z方向，后X和Y方向的順序進行，隨機振動頻率為10～200Hz，電池振動譜圖見圖5、6、7。由圖可見，在Z和X方向，有2個通道的加速度值超出了限值，其它通道的振動曲線都在限值范圍內，超出限值的2個通道的傳感器布置在電池的上殼體和承重支架上，振動超出限值是由于電池系統不是一個完全剛性的體系，振動過程中某些部位發生較大的位移和共振導致大出標準要求。
    試驗前后功能正常，無DTC出現，振動過程中充放電功能正常，試驗后電池容量無明顯衰減（<1%），電池系統各結構件（安裝支架、冷卻板、上下蓋、模塊及總線）無損傷，符合設計要求。
